Paso 8: El cerebro

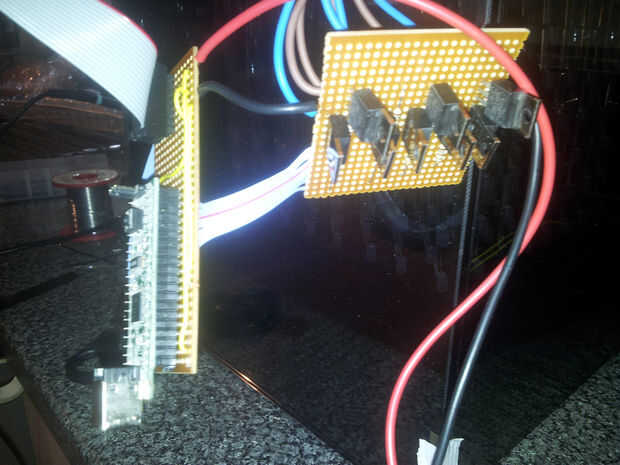

Utilicé algunas piezas de veroboard dejarme conectar un cerebro regulador micro de ECIO40P16 directamente a mi fuente de alimentación de 5 V y para crear los circuitos de controlador común NPN. Una fuente de alimentación de 5 V debe usarse para permitir una corriente bastante grande al flujo sin generar calor adicional. El componente de Flowcode LED Cube es flexible por lo que trabajará con casi cualquier microcontrolador familia aparte de PICs de 8 bits, estos no pueden tener arreglos de discos de más de 256 bytes de tamaño. Los paquetes de ECIO40P16 mucho punch para su tamaño pero un estándar AVR Arduino debe también ser capaz de conducir el cubo si eso es lo que tienes disponible.

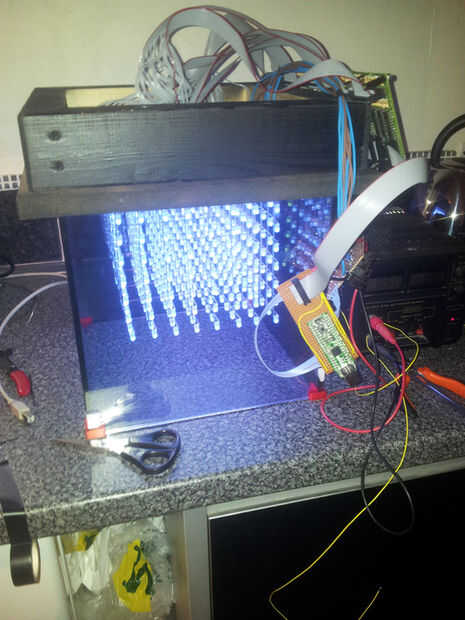

Cualquier método que usted elige de los envases o asegurar la electrónica de control a la Asamblea del cubo, no olvide añadir un agujero para permitir el suministro de energía para conectarse. Algunos de los SMPSUs populares vienen en pequeñas cajas metálicas así que esto también podría incluirse dentro de la caja para sobrehilar cosas para arriba un poco. También puede dejar el USB el cable conectado al ECIO para permitirle a) reprogramar sin tener que volver a abrir la carcasa y b) para las comunicaciones mediante USB si quieres ir por este camino utilizando los componentes USB Flowcode para interactuar con el cubo.
