CUBO del LED: Sin programación [cómo construir] (3 / 8 paso)

Paso 3: Construcción: fabricación de la plantilla

La uniformidad de los LEDs o hará que el cubo led parece deprimente deformes o cute3 (cúbico). Por esta razón se necesita hacer una plantilla para fijar el LED cuando los juntas de soldadura.

Para hacer la plantilla que necesitas:

  1. 15 a 18 mm de mdf u otros restos de madera (18 mm MDF se recomienda)
  2. Palo de prit u otro pegamento de papel
  3. CM cuadrados de papel (lo obtuve de un viejo libro de matemáticas)
  4. Un taladro de columna u otro taladro con una broca de 5 mm.

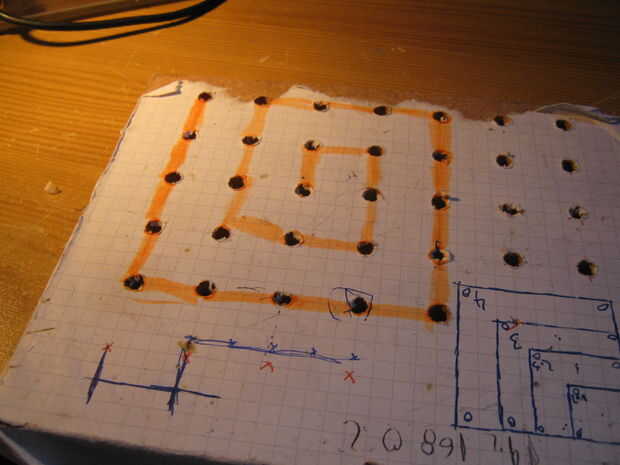

Primero, pegue el papel en el bloque de mdf, el bloque debe ser de 100 mm por 100 mm, también conocido como 4" por 4"
A continuación, perfore 25 agujeros 5 mm de diámetro y un cm de profundidad. Debe ser de 2 cm de separación en cada sentido.
Por último, limpiar los orificios del polvo.
