CUBO del LED: Sin programación [cómo construir] (5 / 8 paso)

Paso 5: Construcción: apilamiento de las capas

Le encantarán a aquí que hay más de soldadura: tos tos (Recuerde que trabajar en un ambiente bien ventilado)
¿El envenenamiento por plomo aún?

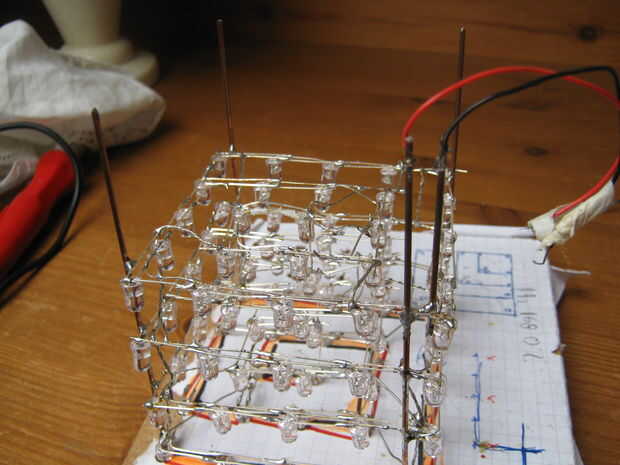

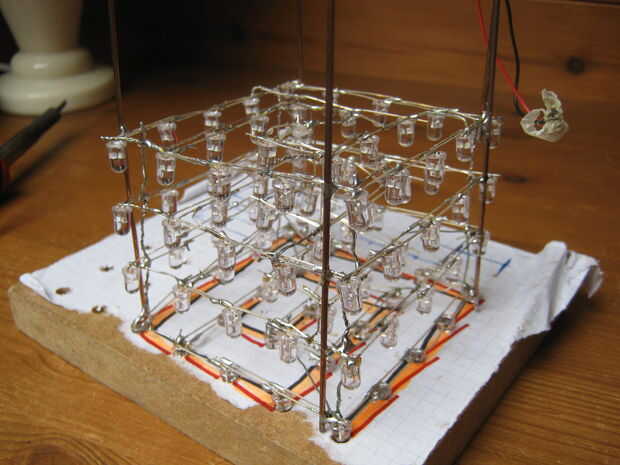

Ahora vamos a soldar las 4 capas entre sí. Para mantener en su lugar en el claro caso de cobre barra se utiliza como pueden soldarse a las diferentes capas. 5 piezas son requiere, uno en cada esquina y uno adicional, uno en la esquina de energía.

  1. Puesto 4 de las barras de cobre en cada una de las esquinas para el carril negativo apuntando para arriba y lejos de la plantilla de la soldadura de la capa superior de la ane de plantilla.
  2. Ahora soldar la varilla de quinto a su esquina peor (es decir el peor, ya que será en la parte posterior)

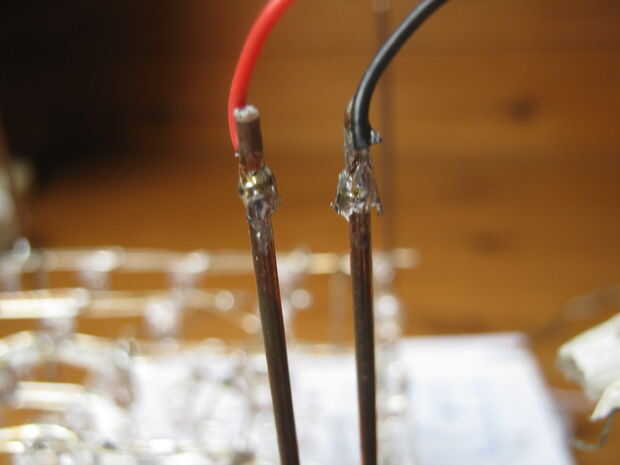

  3. Conseguir su cable USB y tira hacia abajo, soldadura de cables rojo y negro a lo positivo y negativo del carril (ver última foto)

Actualización: Solde una resistencia de 3,3 Ohm (2W) en la línea de 5V rojo
