Cubo del LED usando Ic 4020 y 555 IC

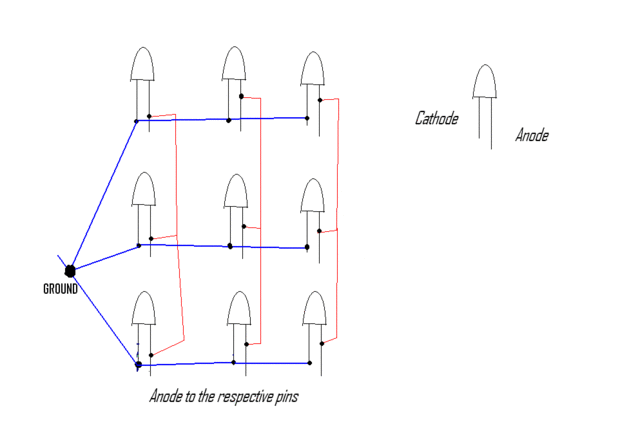

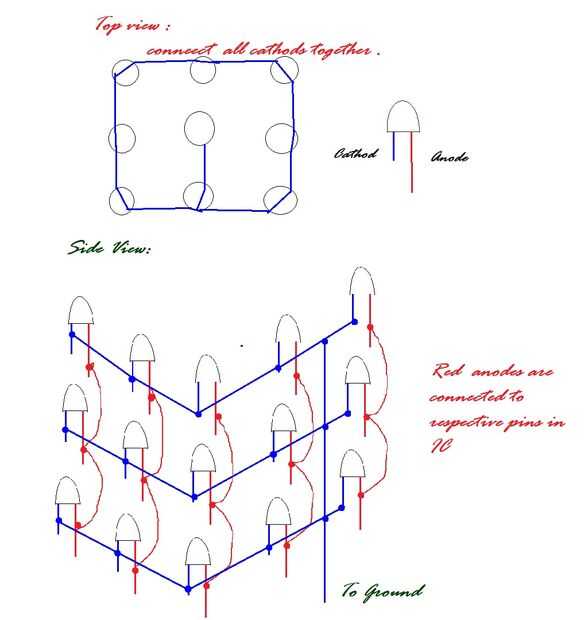

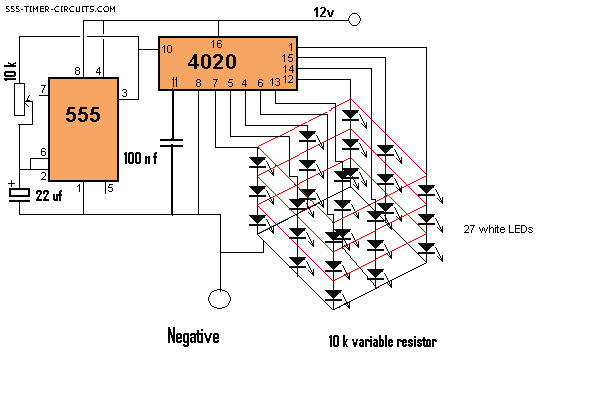

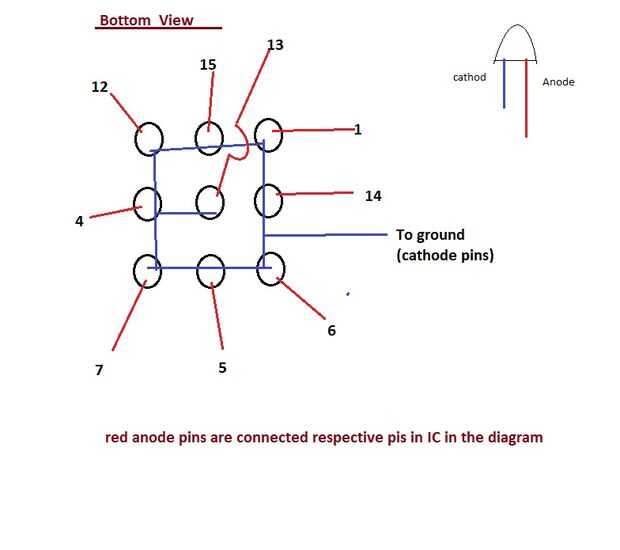

este circuito conduce un 3 x 3 x 3 cubo que consta de 27 LEDs blancos. El IC 4020 es un contador binario de 14 etapas y hemos utilizado 9 salidas. Cada salida lleva 3 LEDs blancos en serie y hemos omitido un resistor de cuentagotas como el chip solo puede entregar un máximo de 15mA por salida. El 4020 produce diferentes 512 patrones antes de la secuencia se repite y tienes que construir el proyecto para ver los efectos que produce sobre el cubo 3D.

en 4020 IC el pin de reset no se debe dejar libre lo debe conectarse a tierra con 100 condensador nf. Si no está conectado el IC se reiniciará otra vez y otra vez no va a haber ninguna salida en los pines de salida.

La velocidad de los LEDs es controlada por una resistencia variable de 10 k conectada a la 555 IC
Y el condensador conectado a la 555 IC es 22 uf.

http://www.youtube.com/watch?v=yvYjAe-EuiQ&feature=youtu.be

Etiquetas: LED, Cubo, 4020
