Paso 5: LEDのはんだづけ(縦) & ワイヤーのはんだづけ

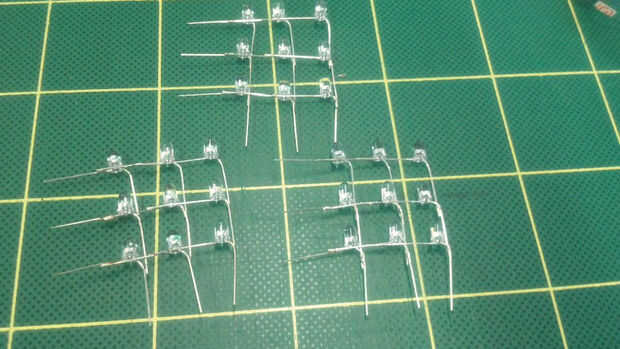

次に先程作成した9組のLEDのペアを、3つづつアノード側にはんだづけをしていき、3 × 3のマトリクスを作成します。
これを3組作成します。

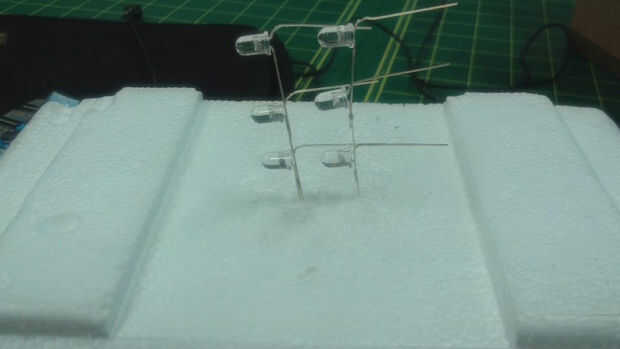

3組完成したら発砲スチロールに完成したマトリクスを刺し、高さを調節しつつ歪んでる部分を修正します。

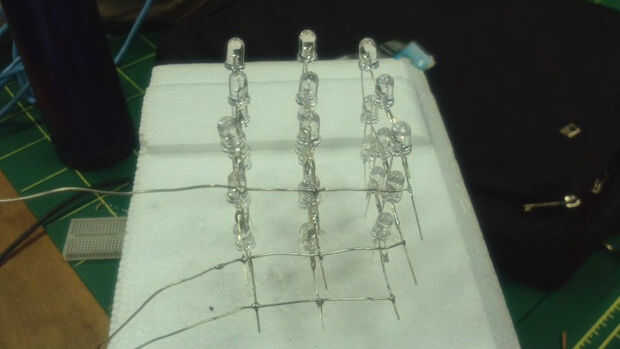

修正が完了したら、カソードの先にワイヤーをはんだづけしていきます。
ワイヤーのはんだづけが終了したら、LEDのはんだ付けの作業は終了です。
ここまで完成したら一度Arduinoに接続して動作確認をしてみましょう。

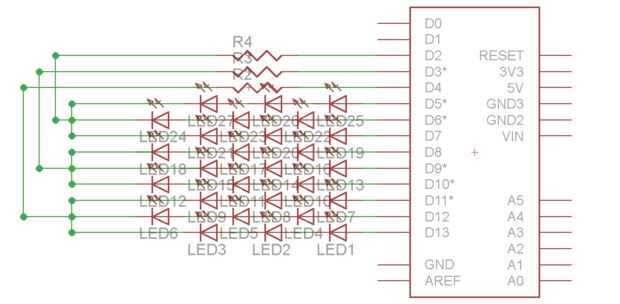

回路図を載せるので参考にしてください。
