Paso 1: Diseño en CAD
Había modelado mi parte de Siemens NX 9.0, pero podría utilizar un programa diferente si prefiere. Total dimensiones de mi cubo hubo 3.5'' en cubos. Cada distancia de la parte exterior del cubo a la parte superior de las paredes de cada laberinto fue.125'', para dar cabida a una cubierta de acrílico de 1/8 '' de espesor más adelante. Cada laberinto es un adicional.15'' profundo.
Es importante tener en cuenta que sé que tengo que eliminar realmente el material para formar los caminos del laberinto. Por esta razón, me aseguré que los caminos del laberinto eran por lo menos 3/16 '' ancho por todas partes, por lo que podría utilizar una herramienta de 3/16 '' a máquina los caminos.

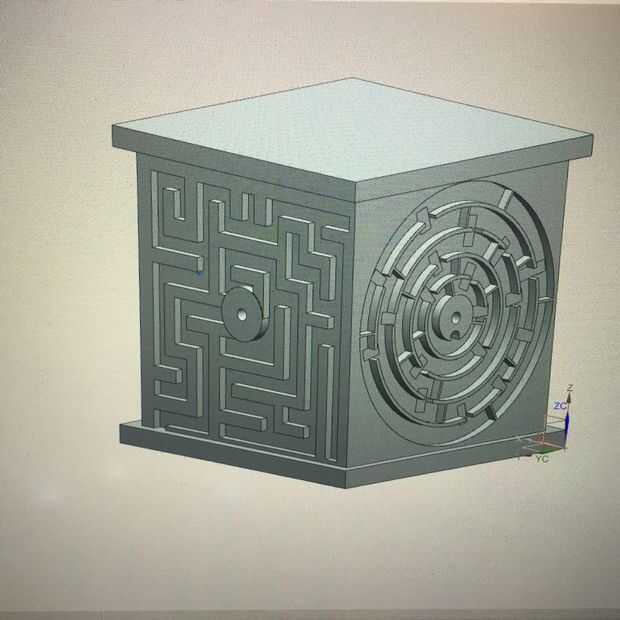

Para empezar, hice un cubo 3.5'' en CAD. Para cada cara, encontré un laberintos me gustó en google imágenes e importado un archivo de imagen JPG en mi programa de CAD. Luego de bosquejar el laberinto e hizo extruidos para hacer un cuerpo sólido de todos los caminos del laberinto en la cara. Finalmente resta el cuerpo de camino de laberinto del cubo de grandes de 3.5'', eliminando así el material para formar los caminos del laberinto. Resta básicas rectángulos extruidos del cuerpo grande para conseguir el grosor del acrílico.
Pongo un agujero en el centro de cada laberinto que era.136'' de diámetro, por lo que podría más adelante grifo de mano el agujero con un 8-32 tap y poner un tornillo 8-32 que he utilizado para fijar las placas de acrílico. Los agujeros eran 3/4 '' de profundidad.
