Paso 2: CAM (mecanizado asistido por ordenador)
Utilizar NX otra vez para mi CAM.
Importado mi archivo de parte del laberinto cubo y un cubo 3.5'' con características de no representar a mi espacio en blanco (el producto partido).
Como Haas mini molino es una máquina de 3 ejes, podía solamente una cara de molino a la vez, así que creé un programa para cada diferente laberinto que tenía.
Como esto no es un tutorial de la CAM, no voy a ir a través de cada paso de mi CAM. Si usted está familiarizado con el proceso, hay tutoriales en línea. Aquí está un video de youtube que muestra cómo es el proceso:

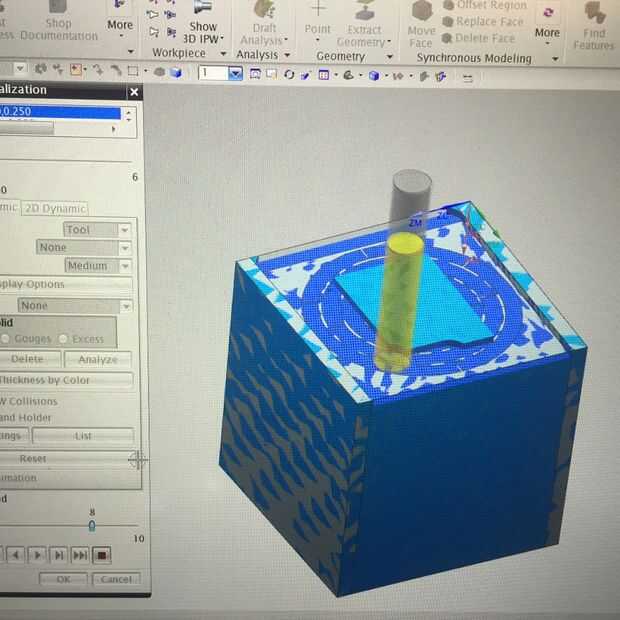

Aquí está una descripción básica de mi programa de CAM:
3/4 '' fresa para rápidamente áspera hacia fuera material de la cubierta de acrílico. (alimentación 15ipm, 2400 rpm) *
3/16 '' fresa para remover el material para las rutas del laberinto. (alimentación 8ipm, 7000 rpm) *
Taladro mandril de taladro para los agujeros de centro
* Estas alimentaciones y velocidades son aproximaciones si estuviera usando aluminio, en la máquina real, luego hizo caso omiso de las tarifas de alimentación manualmente a un 160% que realmente utilizaba cera)
No utilizo un taladro de centro porque mecanizado de cera es tan perdonador y no causa la broca a pie del centro.
