Paso 4: CNC!

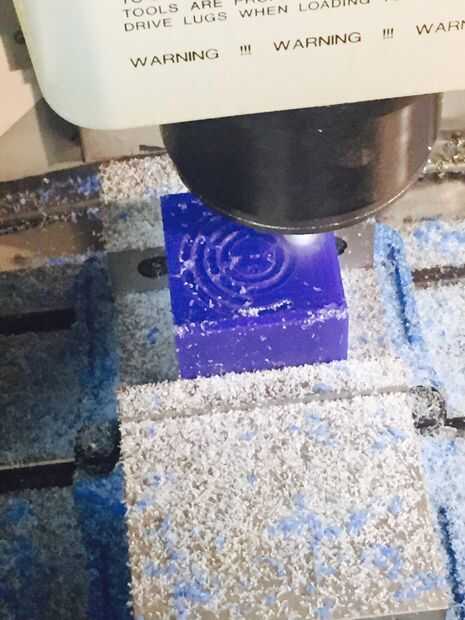

Paso de la diversión! Aquí realmente funcioné mi programa de la CAM en el molino mini Haas. La primera foto es mi laberinto real en el molino, y el segundo es un tiro más lejos lejos de la configuración del mecanizado de una pieza diferente (que encontré en línea) para aquellos que no están familiarizados.
Este paso es realmente bastante fácil. Más importante es cargar sus herramientas en la máquina, la parte de la carga en el vicio y el sistema de coordenadas XYZ para la parte de configuración. Después de que apenas apreto go, secuestrada por la velocidad de avance fue fijado para el aluminio pero se utiliza cera y visto. Yo también no usó cualquier refrigerante, como fue mecanizado de cera, no la necesitaba y quería evitar el desorden.
Luego voltea la pieza 90 grados, re hice mi sistema de coordenadas XYZ y ejecutó el siguiente programa para el siguiente laberinto, hasta que tuve cuatro laberintos grabados en la parte. Cabe destacar podría haber hecho seis programas y tenía un laberinto en cada lado, pero quería tener dos caras limpio vacíos para descansar el producto final en una tabla.

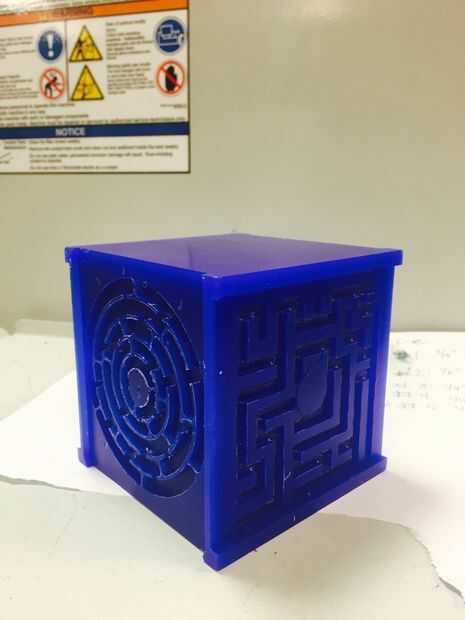

La última foto es la parte después que tiró de él fuera de la fábrica. Un agujero de roscado es falta olvidó cargar el pedacito de taladro y sólo dejó parte del programa. Terminé perforar manualmente un agujero.
La última cosa que hacer a la parte de la cera es toque manualmente en los agujeros de la cera para conseguir un hilo en ellos. Buena calidad mecanizado de cera es capaz de grifo. Usé una llave de 8-32. Aquí está un instructable sobre roscado de agujeros: Me bastante exactamente esto, aunque usé un pequeño grifo y grifo mango.
