Paso 2: Hardware LED 3D - electrónica de Control para columnas de

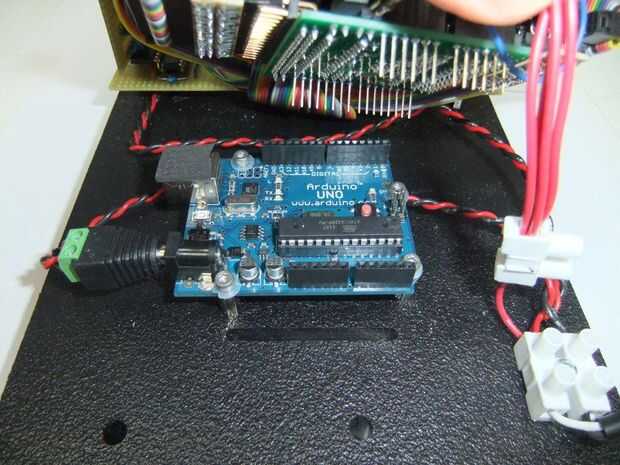

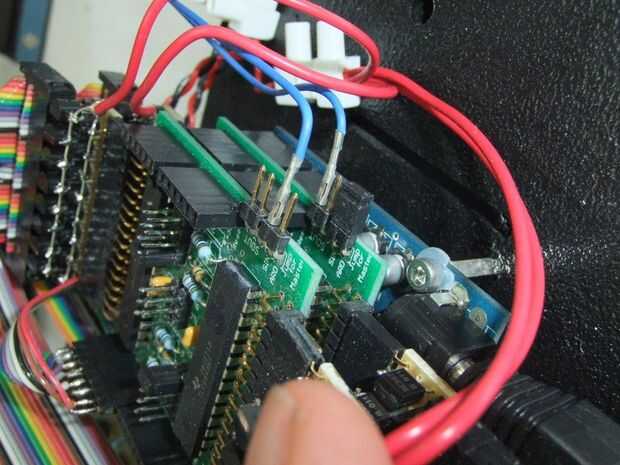

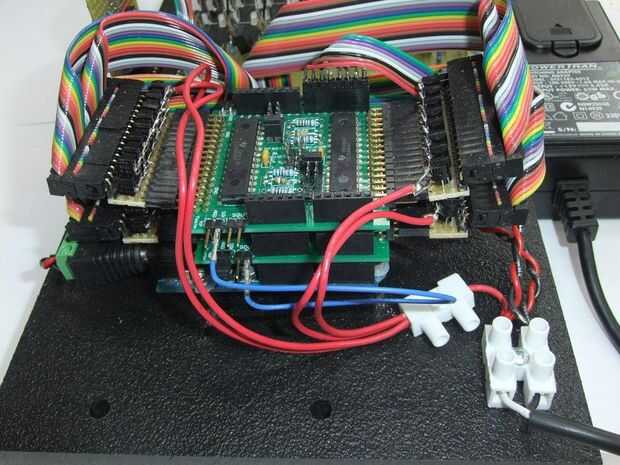

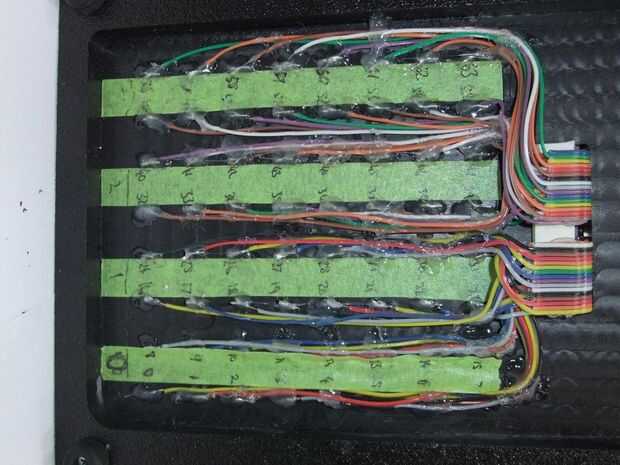

A los pernos de la entretela en el cerebro de arduino uno, conectamos dos escudos PWM que están en cascada juntos en una larga cadena. Cada uno de estos escudos PWM proporciona hasta 32 de pulso modulados salidas así que estos son los controles de brillo de 64 columnas en total (2 escudos con 32 controles LED). Para encender un LED especial, cambiar en la columna y esa capa al mismo tiempo para identificar un LED. Con esta idea podemos luz hacia arriba una columna entera.

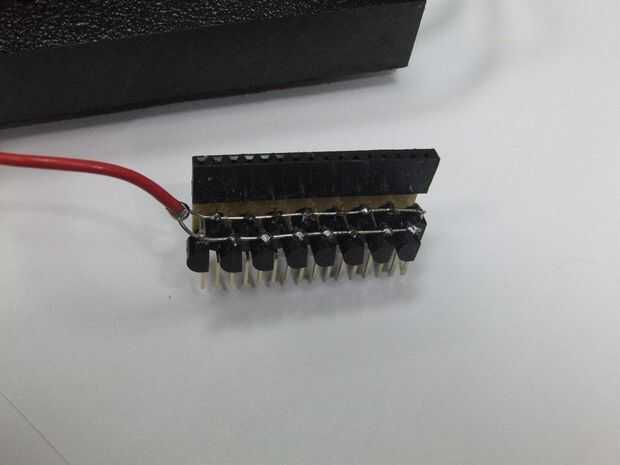

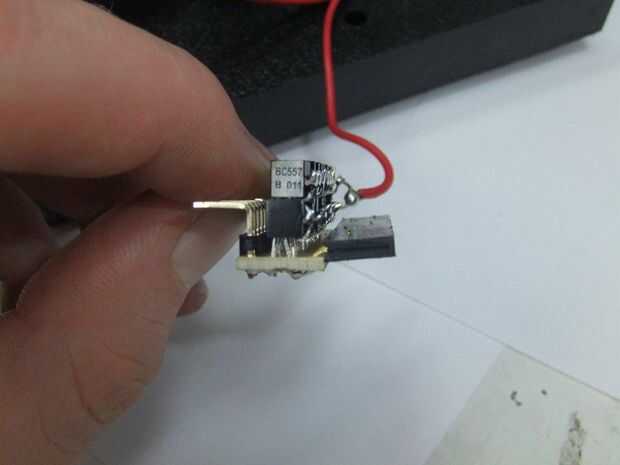

El escudo PWM está diseñado para sincronización actual por lo que para encender un LED, el escudo PWM espera para conectarse a la conexión negativa o cátodo del LED. Sin embargo debido a la forma de que este cubo atado con alambre, este chip tiene interfaz con el positivo o la conexión del ánodo de cada LED. Para hacer esto, usted necesita armar un tablero de transistores interposición. Utilizando transistores PMP y dimensionar adecuadamente el resistor de referencia actual en cada escudo PWM para compensar la ganancia del transistor, podemos proporcionar un método actual de fuente de sincronización a cada columna. La columna será fuente o corriente vía el ánodo positivo a lo LED y la capa de cátodo común será hundida a tierra utilizando MOSFET.
Dentro de cada escudo PWM, hay dos fichas de TLC - arreglados en una manera de comunicación serial de encadenamiento. Hay una biblioteca de chip del TLC desde la Web de arduino que nos permite manejar todo esto con la codificación de software mínima. Esta biblioteca es fácil para nosotros para interfaz con este chip complejo.
