Cubo LED 8 x 8 x 8 (15 / 72 paso)

Paso 15: Elegir el tamaño de su cubo

Hemos querido hacer el cubo del LED usando componentes como pocos como sea posible. Habíamos visto algunas personas con barras de metal para sus diseños, pero no tenemos ningún barras de metal. Muchos de los diseños de barra de metal también parecía un poco torcidas.

Pensamos que la forma más sencilla de construir un cubo led sería doblar las patas de los LEDs para que las piernas se convierten en el andamiaje que sostiene los LEDs en su lugar.

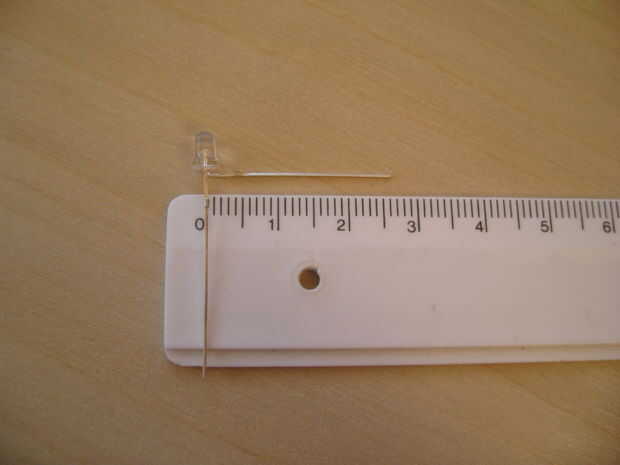

Doblar la pierna del cátodo en uno de los LEDs y medido para ser 26 mm desde el centro del LED. Eligiendo un espaciado LED de 25mm, habría una superposición de 1mm para soldar. (1 pulgada = 25,4 mm)

Con un pequeño LED de 3mm 25mm entre cada led nos dio un montón de espacio abierto dentro del cubo. Ver todo el camino a través a la capa más lejos sería un problema. Nosotros podríamos han hecho el cubo más pequeño, pero entonces tendríamos que cortar cada sola pierna y visibilidad en el cubo quedaría comprometida.

Nuestra recomendación es utilizar la separación máxima que permite su LED. Añadir el margen de 1mm para soldar.
