Cubo LED 8 x 8 x 8 (21 / 72 paso)

Paso 21: Construir el cubo: una capa de soldadura

Cada capa se compone de 8 columnas de LEDs por las piernas de cada LED. En la parte superior de cada capa de cada LED se gira 90 grados hacia la derecha, para que la pierna se conecta con el LED superior de la columna siguiente. En la columna a la derecha esta pierna se adhieren por el lado de la capa. Dejarlo en su lugar y usarlo para conectar a tierra al probar todos los LED en un paso posterior.

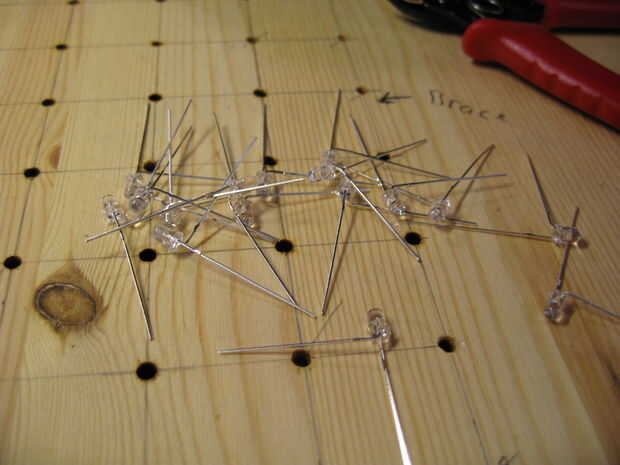

1) preparar 64 LED
Doblar la pierna del cátodo de cada LED 90 grados. Asegúrese de que las piernas están flexionadas en la misma dirección en todos los LEDs. Mirando el LED en un agujero en la plantilla con la muesca a la derecha, hemos doblado la pierna hacia arriba.

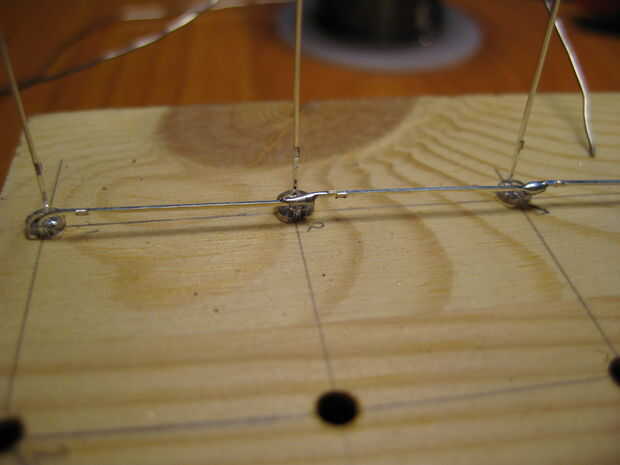

2) comenzar con la fila en la parte superior
Comenzar colocando el LED derecho parte superior de la plantilla. Luego coloque el uno a la izquierda, colocándolo de modo que la pierna del cátodo está tocando la pierna del cátodo del LED anterior. Aclarar y repetir hasta llegar al LED izquierdo. Todos los empalmes de la soldadura.

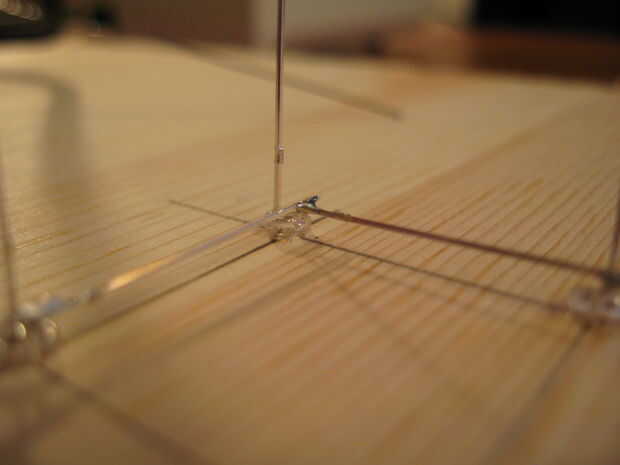

3) soldadura de todas las columnas de 8
Si tienes razon mano, recomendamos que comience con la columna a la izquierda. De esa manera tu mano puede estar en la plantilla de madera cuando suelde. Usted necesitará una mano firme al soldar a mano alzada como esta. Comenzar colocando en segundo lugar el LED de la parte superior, alineando así su pierna toca el empalme de la soldadura del paso anterior. Luego coloque el LED por debajo de la manera que la pierna del cátodo del LED anterior. Repetir hasta llegar a la parte inferior. Todos los empalmes de la soldadura.

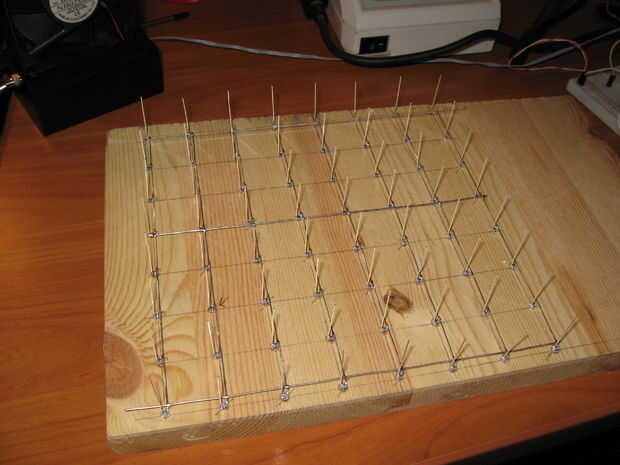

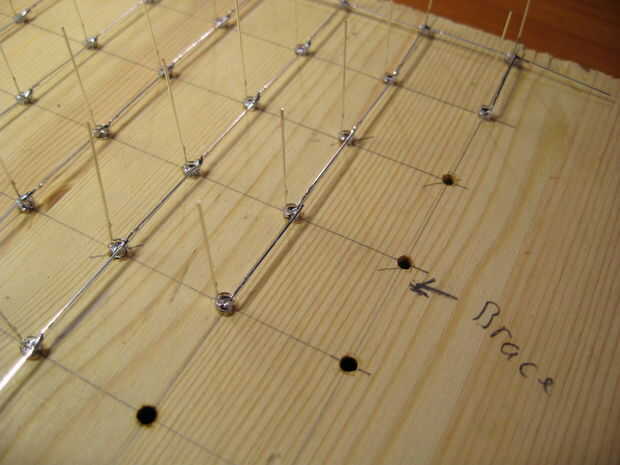

4) agregar apoyos
Ahora tienes una capa que se parece a un peine. En este punto todo es muy débil, y usted tendrá que añadir algo de apoyo. Se utilizan un refuerzo en la parte inferior y otro cerca de la mitad. Tomar una paz recta del alambre, aproximadamente alinearlo donde quieras y un extremo a la capa de la soldadura. Bien ajustar la alineación y el otro extremo en el lugar de la soldadura. Ahora, hacer empalmes en las columnas restantes de 6 de la soldadura. Hacer esto para ambos aparatos.

5) prueba todos los LEDs
Esto se cubre en el siguiente paso. Sólo mencionar aquí para no quitar la capa todavía.

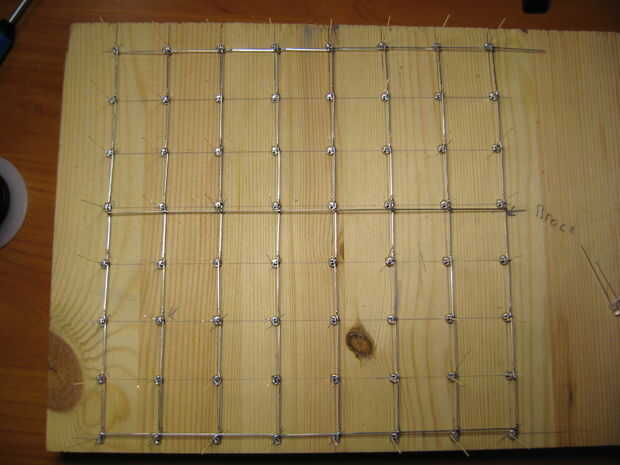

6) eliminar la capa de
La primera capa de su cubo de LED es todo hecha, ahora todo lo que tienes que hacer es quitar de la plantilla. Dependiendo del tamaño de los agujeros, algunos LEDs podrían tener más resistencia cuando se intenta tirar de ella. Simplemente agarrando ambos extremos de la capa y tirando probablemente rompería toda la cosa si se pegan un par de los LEDs.

Comience levantando cada LED solo un par de milímetros. Lo suficiente como para sentir que no hay ninguna resistencia. Cuando todos los LEDs son liberados de sus agujeros, trate de levantar con cuidado. Si todavía está atascado, pare y saque los LEDs pegados.

Repita 8 veces!

Nota sobre las imágenes:
Si usted está teniendo problemas para ver el detalle en cualquiera de nuestros cuadros, puede vistas la resolución completa haciendo clic en el icono en la esquina superior izquierda de cada imagen. Todos nuestras imágenes se toman con un mini trípode y debe tener enfoque macro excelente. En la imagen, elija el tamaño original en el menú de "Medidas disponibles" en el lado izquierdo.
