Paso 25: Construir el cubo: soldar entre sí las capas

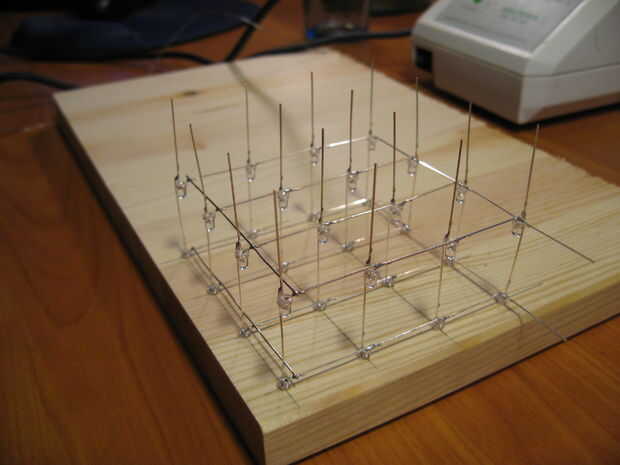

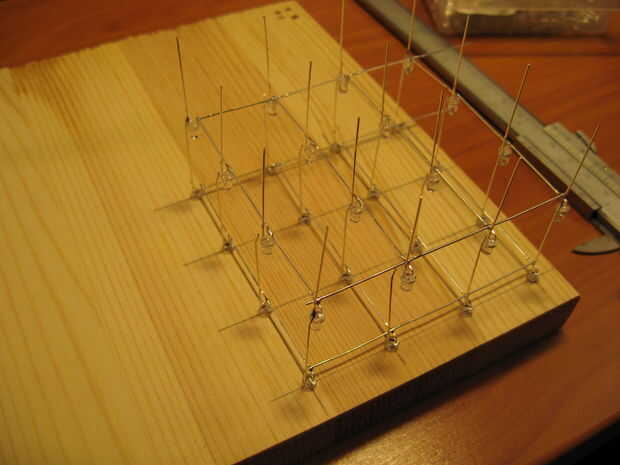

Las dos primeras capas pueden ser muy débiles antes de que se sueldan juntos. Puede que desee volver a poner la primera capa en la plantilla para darle cierta estabilidad.
Para evitar el desastre total, usted necesitará algo para mantener la capa en su lugar antes de que se suelda en su lugar. Por suerte, la anchura de una batería de 9V es muy cerca de 25 mm. probablemente más cercano a 25,5-26 mm, pero está bien.
ADVERTENCIA: Los 9 voltios de una batería de 9V puede fácilmente sobrecargar los LEDs si los contactos de la batería entra en contacto con las patas de los LEDs. Hemos grabado sobre los polos de la batería para evitar estropear accidentalmente los LEDs nos suelda.
Tuvimos un montón de pilas de 9V ahí, por lo que utilizamos como soporte temporal.

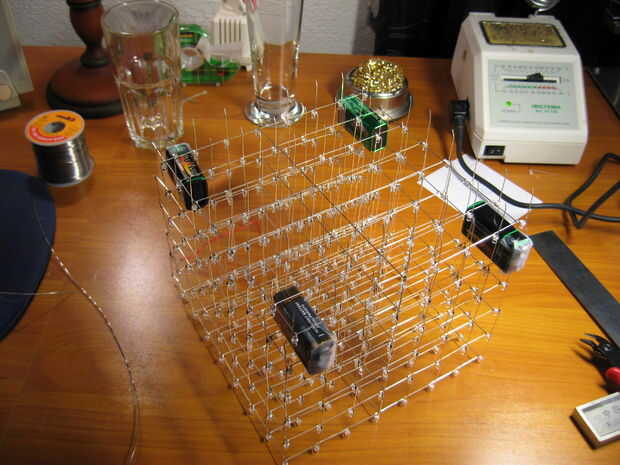

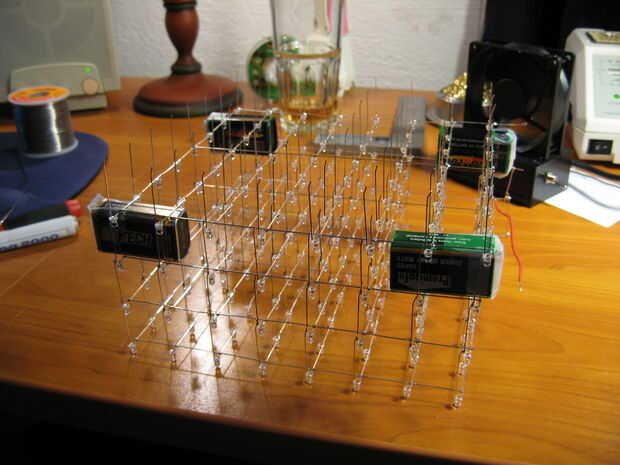

Empezar colocando una batería de 9V en cada esquina. Asegúrese de que todo está alineado perfectamente, luego soldar los LED de la esquina.
Ahora soldar todos los LEDs alrededor del borde del cubo, moviendo el 9V baterías a lo largo que recorrer. Esto asegurará que las capas se sueldan perfectamente paralelos entre sí.

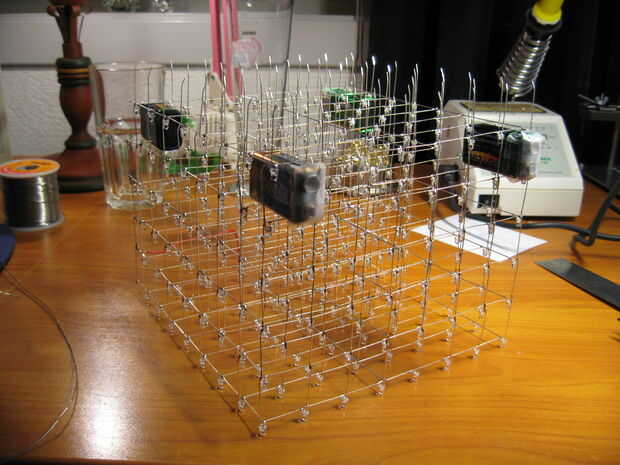

Ahora mover una pila de 9V para el centro del cubo. Solo deslícela en uno de los lados. Un par de los LEDs en el centro de la soldadura.
Todo esto debería ser bastante estable en este punto, y se puede seguir el resto de los LEDs de soldadura sin utilizar las baterías de 9V para apoyo.
Sin embargo, si parece que algunos de los LEDs se comba un poco, deslice en una batería de 9V para levantar para arriba!
Cuando se han soldado todas las columnas, es tiempo para probar los LEDs otra vez. ¿Recuerdas esa pestaña que sobresale de la parte superior derecha de la capa, que se dice que no se retire todavía? Ahora es momento de usarlo. Tomar un trozo de alambre y la soldadura de la ficha de la capa inferior de la ficha de la capa que sólo estén soldadas en su lugar.
Conectar toma de tierra a la la ficha de la planta.
Prueba cada led utiliza la misma configuración que cuando pruebas las capas individuales. Puesto que las capas de la tierra se han conectado por las fichas de prueba, y todos los ánodos de cada columnas son conectados juntos, todos los LEDs en una columna deberán encenderse al aplicar tensión a la superior. Si no se enciende el LED por debajo de ella, probablemente significa que usted olvidó una Junta de soldadura! Es mucho mejor resolver esto en este momento, más que cuando todas las capas se sueldan juntos. El centro del cubo es prácticamente imposible llegar con un soldador.
Ahora tienes 2/8 de su cubo de LED soldado juntas! ¡ Yay!

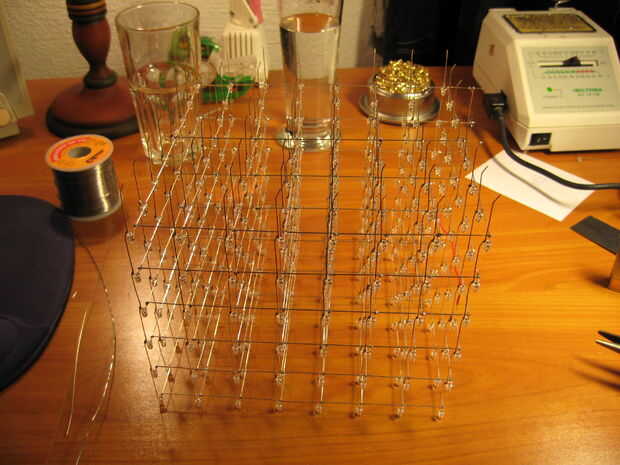

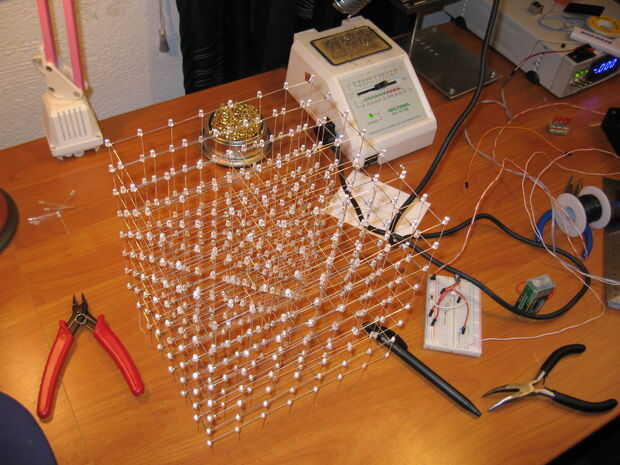

Para el próximo 6 capas, utilice el exacto mismo proceso, pero pasan más tiempo alineando los LEDs de la esquina antes de soldarlos. Mira el cubo de arriba y asegúrese de que la esquina LEDs son en línea recta cuando se observa desde arriba.
Aclarar y repetir!
