Paso 29: Construir el cubo: Conecte los cables
Las capas de tierra utilizan un cable de 8 hilos de la cinta.

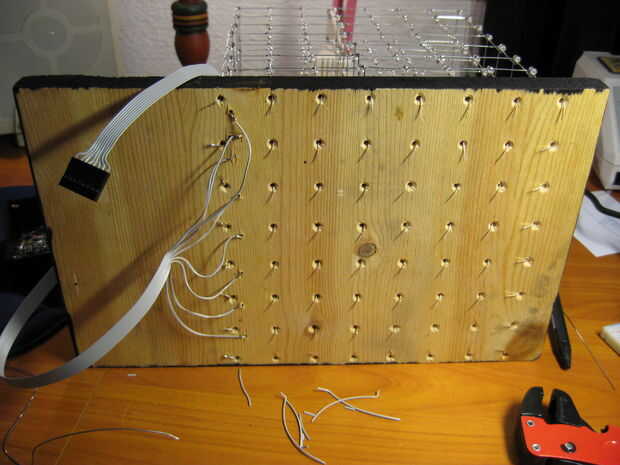

Los cátodos están conectados con cables de cinta de alambre 16 4. Cada uno de estos cables de cinta se dividen en dos en cada extremo, para conseguir dos cables de 8 hilos.
En el lado del controlador, atamos 0,1" conectores header hembra. Estos enchufe estándar de 0,1" pernos de una hilera PCB encabezado.

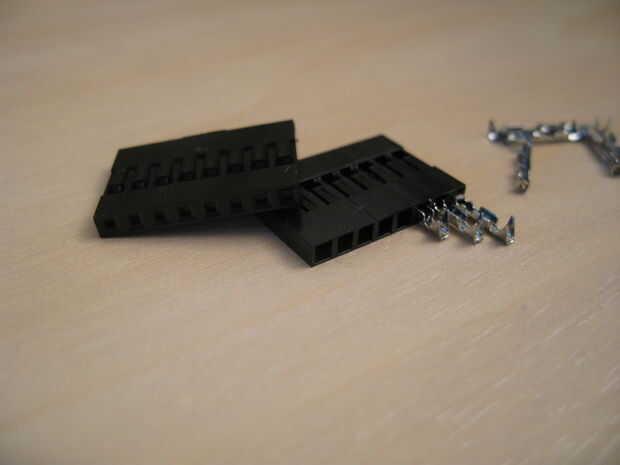

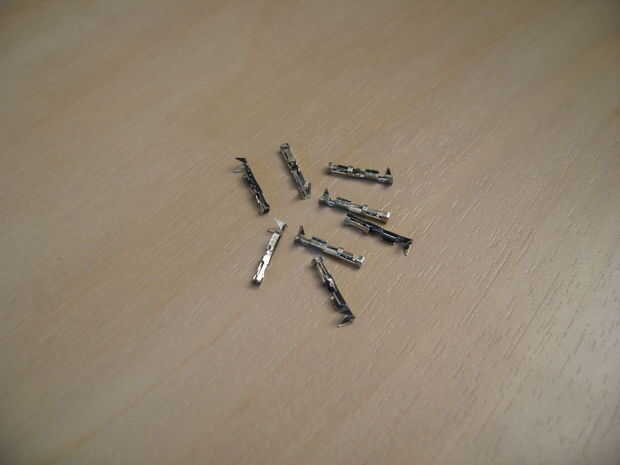

El conector de cabecera es un conector modular que viene en dos partes, insertos metálicos y un cuerpo de plástico.
Los insertos de metal se suponen para ser procesada en una herramienta. No tenemos la herramienta adecuada en mano, así que usamos pinzas. También hemos añadido una pequeña soldadura para asegurarse de que los cables no cayeron de uso.
1) preparar un cable de cinta de alambre de 8 y 4 cables de cinta de 16 hilos de la longitud deseada
2) engarce o solde con estaño en los insertos de metal.
3) Introduzca el inserto de metal en la carcasa del conector plástico.

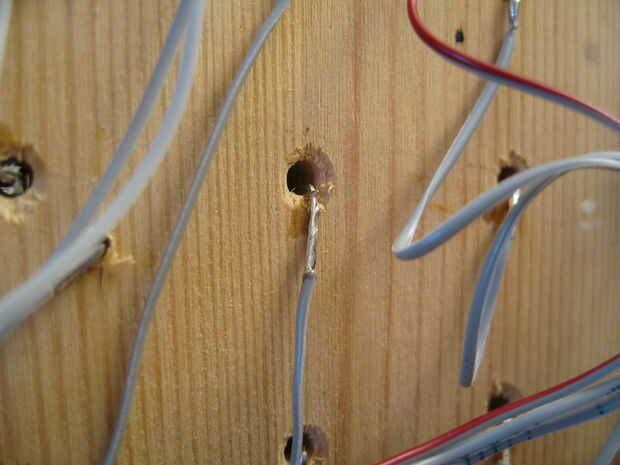

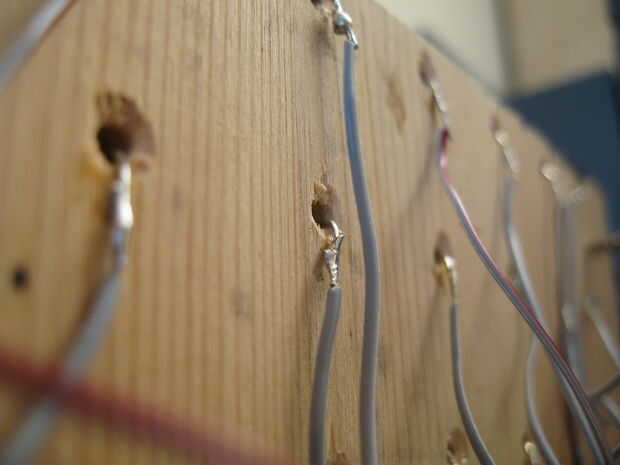

4) soldar el cable de cinta de 8 conductores en las canalizaciones verticales del cátodo. La lata de los cables antes de soldar!

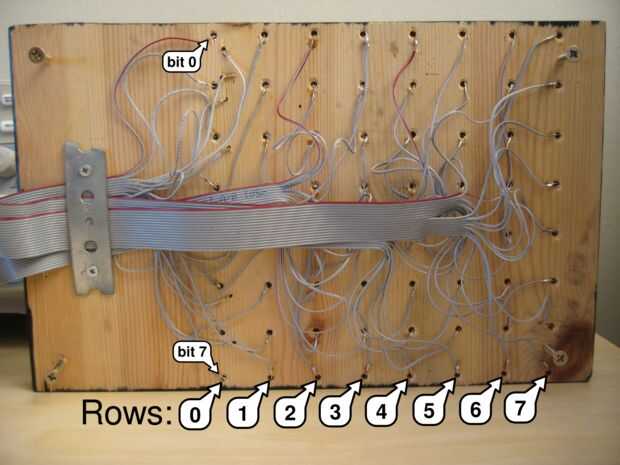

5) de la soldadura en el resto de los cables. La franja roja en el primer alambre indica que esto es de tipo bit 0.

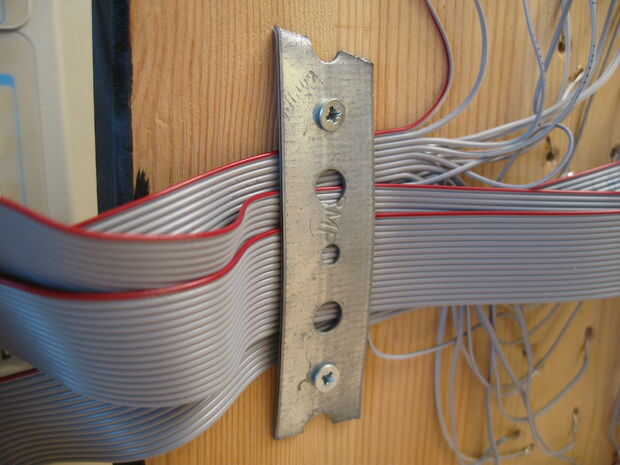

6) Apriete los tornillos en el alivio de tensión para asegurarse de que todo permanece en su lugar.

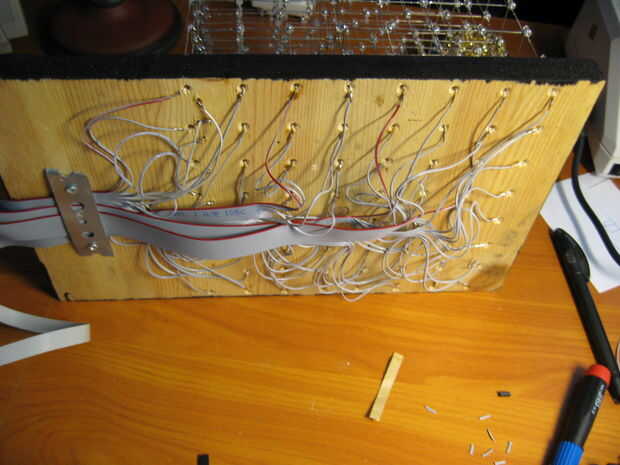

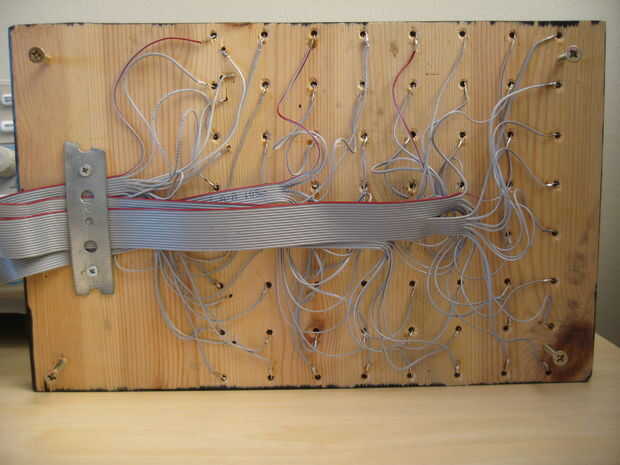

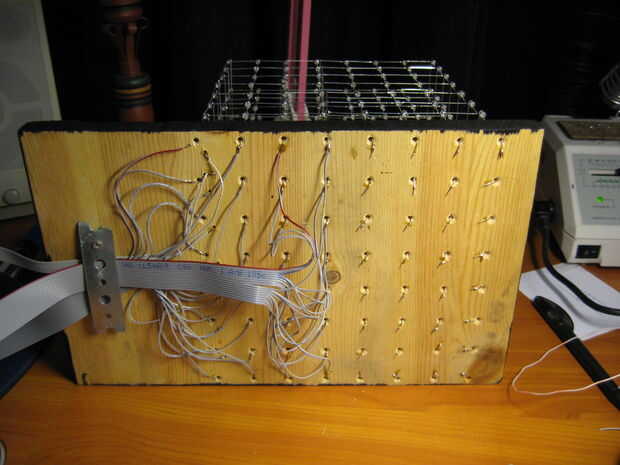

7) Conecte todos los cables de cinta a los PCB en el orden correcto. Ver fotos de abajo. Nuestro cable de cinta de alambre de 8 no tiene un cable rojo. Solo tapa el conector 180 grados si el cubo está boca abajo.
