Cubo LED 8 x 8 x 8 (32 / 72 paso)

Paso 32: Construir el controlador: protoboard soldadura consejos

Ver a la gente hacer un montón de cosas raras cuando de la soldadura en prototipo PCB. Antes de continuar, queremos compartir con ustedes el proceso que utilizamos para crear pistas en PCB prototipo con ojos de soldadura. Una vez que domines esta técnica, probablemente será empezar a utilizarlo mucho.

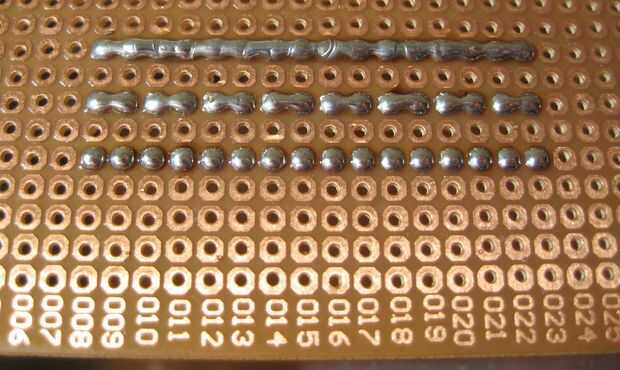

1) cada punto de la pista que desea hacer con soldadura de llenado de.
2) Conecte cada otros puntos calentarlos y añadiendo una pequeña soldadura.
3) Conecte las piezas de 2 agujeros largo que ahora tienes que atraviesan la pista deseada.
4) mira lo bella que es el resultado.

Se puede ver en el video como lo hacemos. Tuvimos que tocar algunos de los puntos dos veces para unirse a ellos. Fue un poco difícil tener la cámara en el camino cuando nos fuimos de soldadura ;)
