Paso 34: Construir el controlador: IC sockets, resistencias y conectores
Aquí nuestra consideración de diseño principal era minimizar la soldadura y el cableado. Optamos por colocar los conectores como cerca de las ICs como sea posible. En el lado de salida, hay sólo dos empalmes de la soldadura por columna cubo de LED. IC-resistor, resistor-conector. Las salidas de los pestillos están dispuestas en orden 0-7, así que esto funciona gran. Si recordamos correctamente, seguro que estamos utilizando está disponible en dos versiones, uno con las entradas y salidas en orden secuencial y uno con el en - salidas y en orden aparentemente aleatorio. Que uno no se consigue! ;) No te preocupes, tiene un nombre diferente 74HC-xxx, así estarás bien si nos atenemos a la lista de componentes.

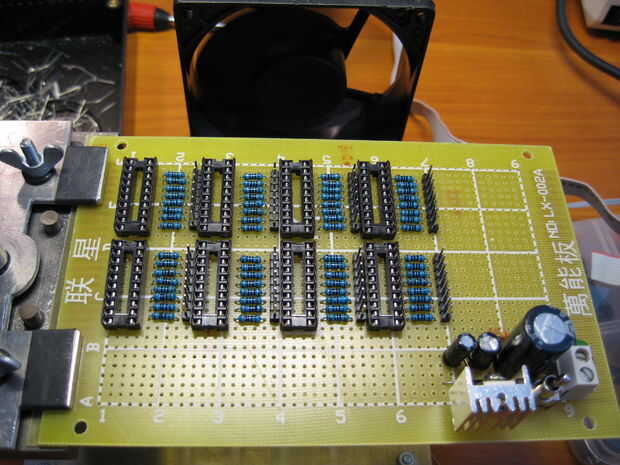

En la primera foto puedes ver que hemos colocado todos los IC, resistencias y los conectores. Hemos exprimido lo mas ajustado posible, deje espacio para cosas imprevistas en el futuro, como botones o LEDs de estado.

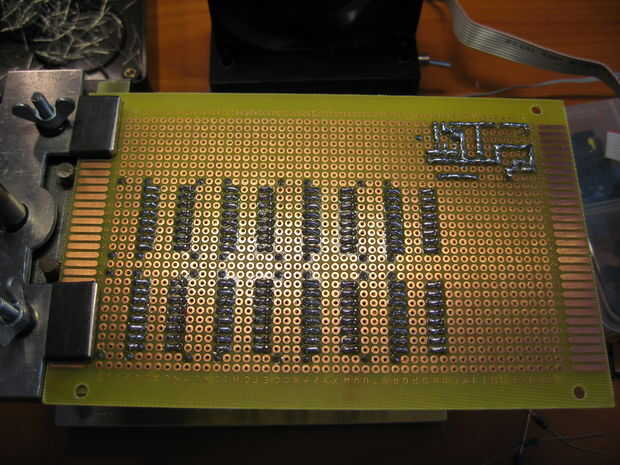

En la segunda foto, puedes ver las juntas de soldadura entre las resistencias y los conectores y zócalos de los IC. Tenga en cuenta que del lado de entrada de las tomas de IC latch no ha sido soldado todavía en esta foto.
