Paso 36: Construir el controlador: Conecte el ICs, bus de 8 bits + OE

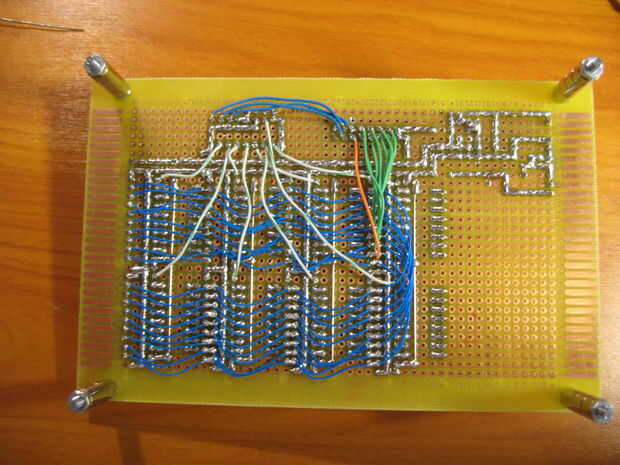

Todos los cables azules pequeños conforman el bus 8 + 1 bits que conecta el pestillo de ICs. son de 8 bits de datos, y el + 1 es permitir a la salida de línea.
En la parte superior de la Junta, hemos añadido un conector de 16 pines. Esto conecta la placa de cierre a la Junta Directiva de micro controlador. Además, verá el 74HC138.
Los diminutos cables azules son alambre Kynar. Se trata de un alambre de 30 o 32 AWG (american wire gauge). Muy pequeñas. Nos encanta trabajar con este tipo de alambre. Porque es tan delgada, no hace falta que mucho espacio en la placa de circuito. Si habíamos utilizado alambre más grueso, no podrá ver la tarjeta a través de los cables. Alambre Kynar está recubierta con estaño, por lo que puede soldar directamente después de decaparlo. No hay necesidad de estañar previamente. Se conectan los cables azul pequeña con el mismo conector en cada cierre IC.
Desde el conector en la parte superior, puedes ver los 8 hilos verdes conectados al bus. Este es el bus de datos de 8 bits. Hemos utilizado diferentes colores para diferentes funciones para visualizar mejor cómo se construye el circuito.
El cable naranja conectado al bus es la línea de enable (OE) de salida.
En el lado derecho del conector, el primer pin está conectado a tierra.
