Cubo LED 8 x 8 x 8 (37 / 72 paso)

Paso 37: Construir el controlador: selector de dirección

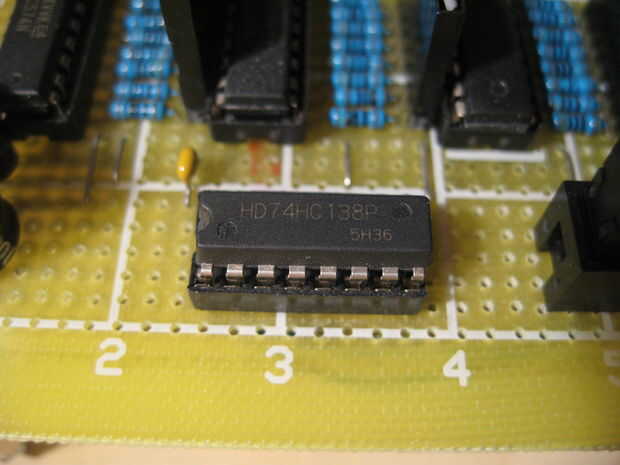

El 74HC138 es responsable de cambiar el pin de reloj del pestillo 74HC574 ICs. Llamamos a esto un selector de dirección porque selecciona que uno de los 8 bytes de la matriz de cierre que queremos escribir. Los tres cables azul corriente desde el conector para el 74HC138 está la entrada binaria de 3 bits permite seleccionar cuál de las 8 salidas se tira bajo. De cada una de las salidas del 74HC138, es un cable (blanco) que el pin de reloj en el correspondiente cierre 74HC574 IC.

Empezar por soldar las conexiones GND y VCC. Si utiliza el método de seguimiento de soldadura para ejecutar líneas GND/VCC que desea hacerlo antes de cualquier otros cables en lugar de la soldadura. Un cerámico de 100nF condensador de filtrado se coloca cerca de los pines VCC y GND de la 74HC138.

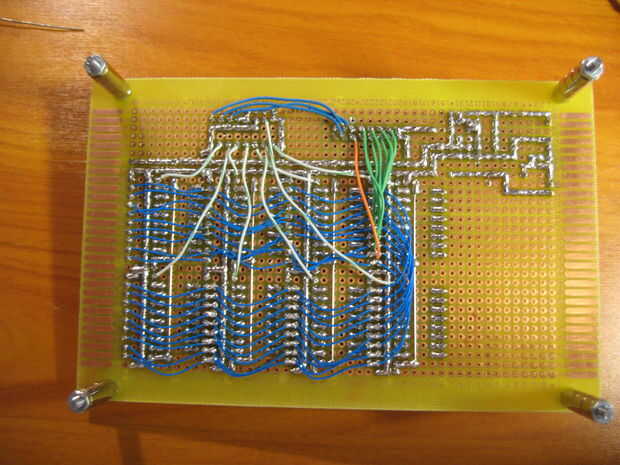

Luego conecte las líneas de dirección y las líneas de 8 reloj.

Si observas con cuidado el conector, puedes ver los dos pasadores que no se utilizan. Estos se utilizarán para un botón y LED de depuración más adelante.
