Paso 39: Construir el controlador: matriz de Transistor
Nuestro primer intento de esto fue un epic fail. Compramos algunos transistores de potencia de más de 500 mA, pensando que sería un montón de jugo. No recuerdo el número de modelo.
Trabajado el cubo del LED, pero no fue muy brillante, y el brillo era inversamente proporcional a la cantidad de LEDs encendido en cualquier capa dada. Además de eso, había un fantasma. Capas no apague completamente cuando se suponía que se fuera.
No hace falta decirlo, clase de decepción e iniciado la depuración. Lo primero que hicimos fue agregar las resistencias pull-up para intentar luchar contra el fantasma. Esto quita casi todos los espectros, yay! Pero el cubo todavía era muy tenue, bah!
No tiene transistores potente o MOSFETs ahí, así que tuvimos que encontrar otra solución.
Hemos publicado un hilo en la sección de electrónica del Foro AVRFreaks.net, preguntaba si era posible utilizar dos transistores más pequeños en paralelo. Esta es la única opción disponible a nosotros utilizando los elementos que tenían en mano. La respuesta general fue, esto nunca funcionará incluso se moleste tratar. Incluso tenían teorías válidas y esas cosas, pero que no disuadirnos de intentar. Era la única solución que no involucran esperando nuevas piezas para llegar en el correo.
Terminamos tratando de PN2222A, amplificador de propósito general NPN. Idealmente, usted desearía un transistor de conmutación para este tipo de aplicaciones, pero necesitábamos 16 transistores del mismo tipo. Este transistor se calificó a 1000mA actual, así que decidimos darle una oportunidad.

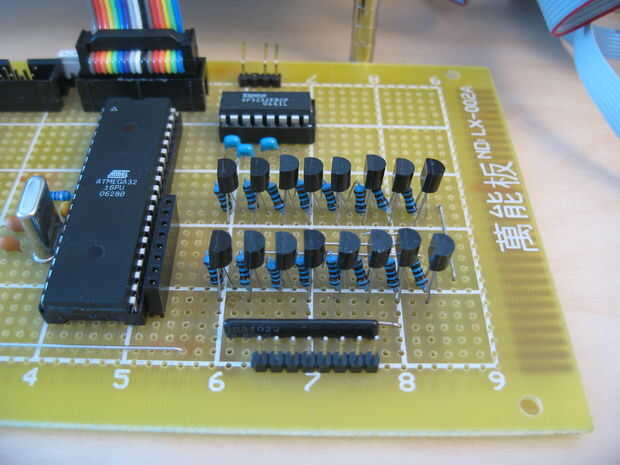

Para cada capa, hemos utilizado dos PN2222As en paralelo. Los colectores conexión a tierra. Los emisores conectan entre sí y conectados a una capa de tierra. La base de cada transistores fue conectada a su propia resistencia, y las dos resistencias conectadas a un pin de salida en el ATmega.
Estén soldadas en todos los transistores y enciende la cosa, y funcionaba perfectamente!
Si sabes lo que haces, probablemente debería hacer una investigación y encontrar un transistor o MOSFET más conveniente. Pero nuestra solución está probada y comprobada y también hace el truco!
1) comenzar colocando los 8 transistores todas en el PBC y cada uno de sus pines de soldadura.

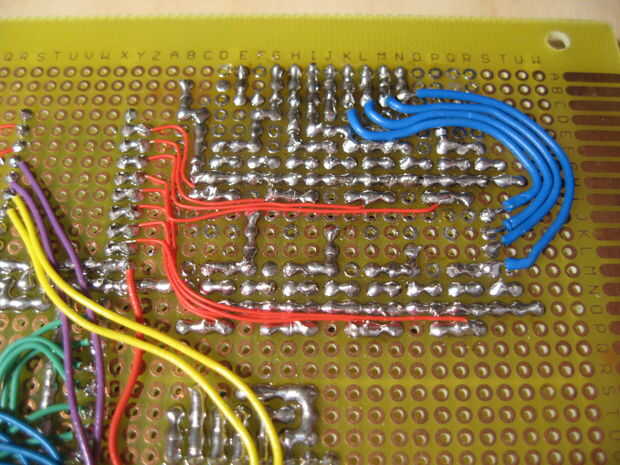

2) ejecute una traza de soldadura entre los emisores de los 16 transistores. Conecte este rastro de soldadura a GND.
3) soldadura en un resistor para cada transistor, la soldadura de las resistencias en pares de dos.
4) Instale el cable kynar de los pernos de salida en el ATmega a cada uno de los pares 8 resistencia.

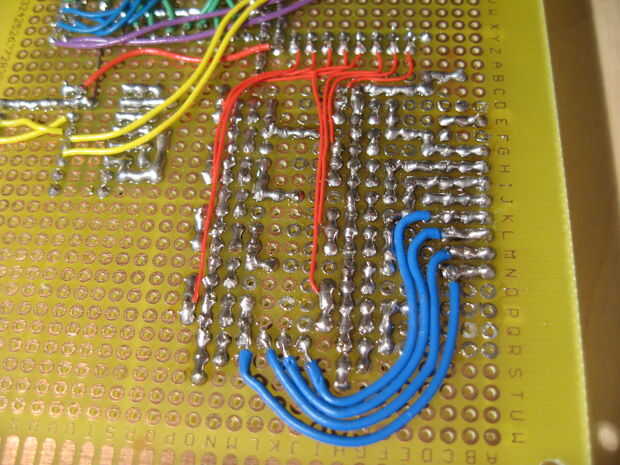

5) soldar entre sí los colectores de los transistores en pares de dos y ejecutar el rastro de soldadura o alambre de los pares de colector a un encabezado de 8 pines.
