Paso 41: Construir el controlador: RS-232
El ATmega tiene un interfaz serial llamado USART (Universal síncrono y asíncrono serie transmisor y receptor).
La USART se comunica mediante los niveles TTL (0/5 voltios). Las conversaciones de computadoras usando RS232 serial. Los niveles de señal de RS232 están en cualquier parte de +-5 voltios a +-15 voltios.

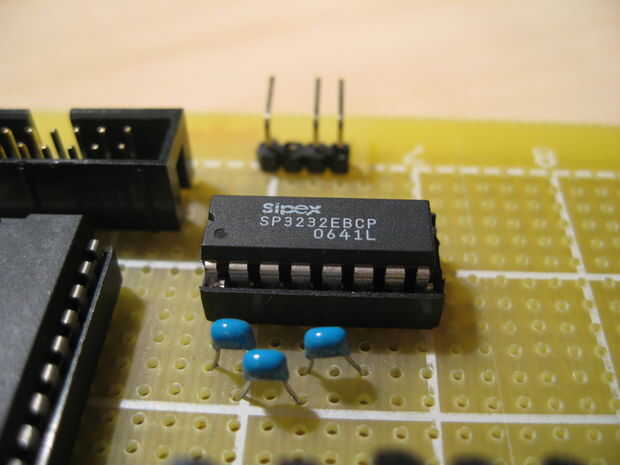

Para convertir la serie de señales desde el micro controlador a algo RS232 puerto de una PC puede comprender, y viceversa, utilizamos el IC MAX232 de Maxim. En realidad, el chip que estamos usando no es de Maxim, pero es un clon de perno-compatible.
Hay algunos condensadores cerámicos de 100nF que rodea el MAX232. El MAX232 utiliza bombas de carga internas y los condensadores externos para intensificar la tensión apropiados niveles de RS232. Uno de los condensadores de 100nF es un condensador de filtro.
El conector RS232 está en un ángulo de 90 grados para facilitar el acceso cuando la Junta de arreglo de discos de cierre se monta encima de la Junta de la AVR. Se utilizó un conector de 4 pines y corta uno de los pernos hacia fuera para hacer un conector polarizado. Esto elimina cualquier confusión sobre que forma de conectar el cable RS232.

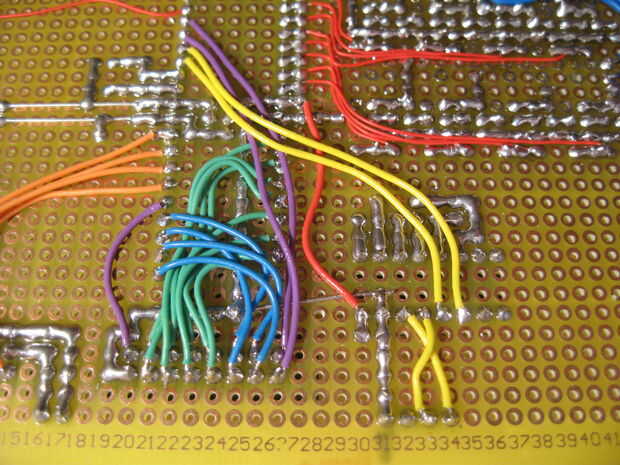

En la segunda foto puedes ver los dos cables amarillos de lo ATmega que el MAX232. Estas son las líneas RX y nivel TTL TX.
1) Conecte los pines GND y VCC con rastro de soldadura o alambre. Colocar un condensador de 100nF cerca de los pines GND y VCC.
2) de la soldadura en su lugar el resto de los condensadores de 100nF. Puede soldar con rastros de soldadura, para que su mejor hacer esto antes de conectar el tx/rx los cables.
3) soldadura en lugar de un jefe de 4 pernos 0,1" con un perno quitado. Conectar la clavija al lado del que fue eliminado en la tierra.
4) Conecte las líneas de entrada de tx/rx para el micro controlador y las líneas de salida de tx/rx en la cabecera de 4 pines.
Se cruzan los cables a la jefe de 4 pernos porque el primer cable serial que tenía este pinout.
