Paso 42: Construir el controlador: hacer un cable RS-232

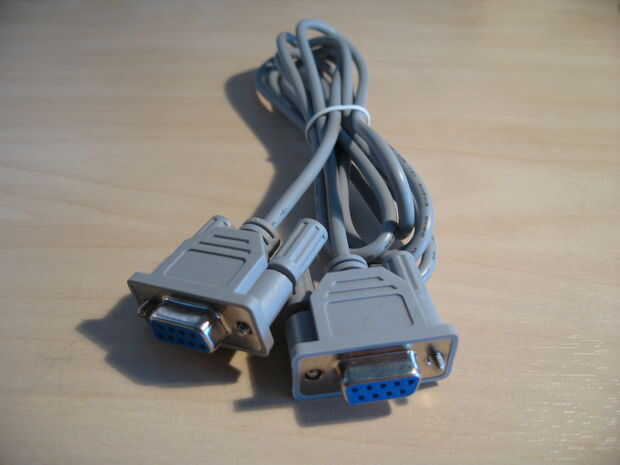

Nuestro empleador había desplegado 70 interruptores de Ethernet con la administración el año pasado. Con cada interruptor vienen un cable RS232 que nunca se utiliza. Literalmente, teníamos una gran pila de cable RS232, por lo que decidimos modificar uno de los.
En el cubo del LED, un jefe del pin de 0,1" se utiliza, por lo que el cable de RS232 tiene un nuevo conector en el lado del cubo.

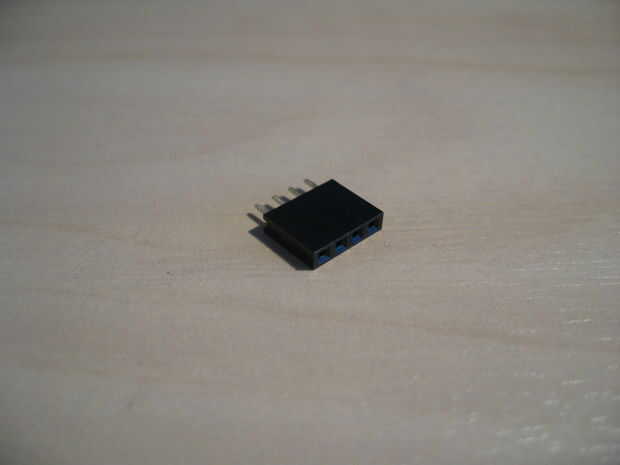

No tenemos un hembra 0,1" conectador de 4 perno, así que usamos una cabecera de PCB hembra de 4 pines en su lugar.
El conector en el cubo de LED PCB tiene un perno quitado, para visualizar la direccionalidad del conector. Los números van de derecha a izquierda.

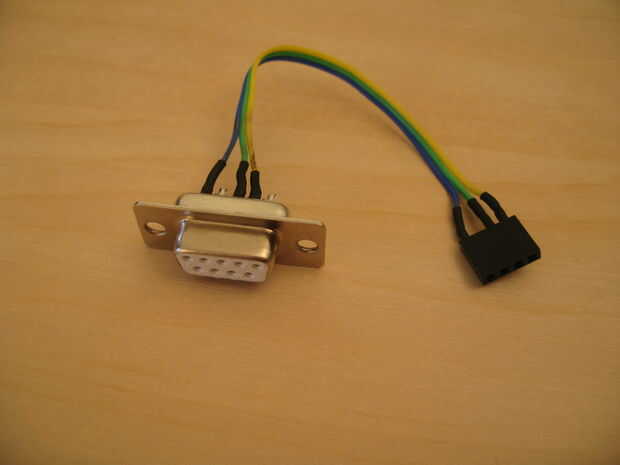

Pinout del conector RS232:
1) GND (pin 5 del DSub9)
2) no está conectado
3) RX (DSub9 pin 3)
4) TX (DSub9 pin 2)
Siga estos pasos para hacer tu propio cable RS232:
1) corte del conector en un extremo del cable. Si su cable tiene una hembra y un macho, asegúrese de quitar el conector macho!
2) tira lejos la vaina externa en el extremo donde se extrajo el conector.
3) todos los cables dentro de la tira.

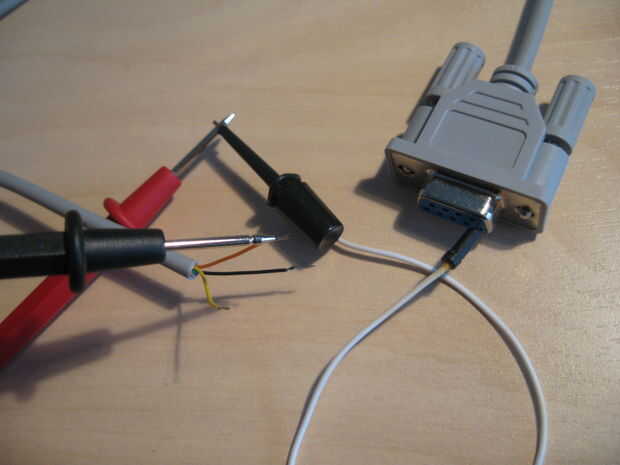

4) establece su multímetro en modo de prueba de continuidad. Esto hace el pitido multímetro cuando están conectadas las sondas. Si el multímetro no tiene esta opción, utilice el modo de resistencia. Debe obtener cerca de 0 ohmios cuando conecte las puntas de prueba.
5) Conecte la punta de prueba de un multímetro al pin de DSub9 5 y probe todos los cables hasta que las señales sonoras del multímetro. Ahora han identificado el color de la tierra en el cable. Repita para el pin 2 y 3 (TX y RX).
6) Anote los colores identificados, luego cortar los cables de otros.
7) cortar los tres cables a medida, 30 mm debe hacer.

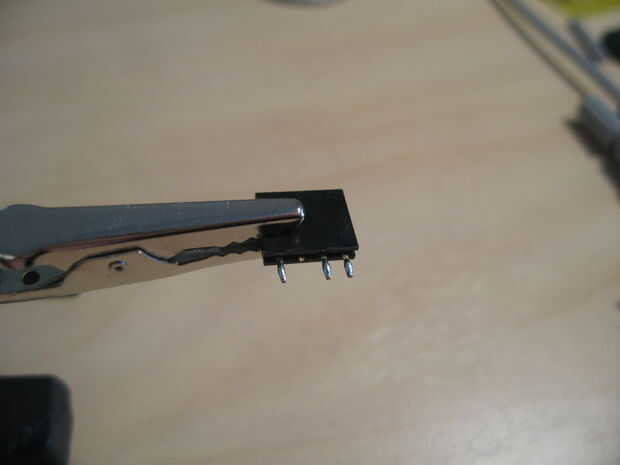

8) la lata de los alambres para hacer la soldadura más fácil. Sólo aplique calor y soldadura para los cables pelados.

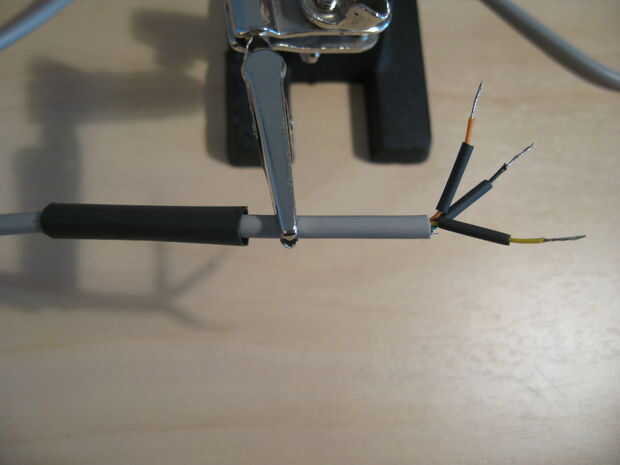

9) Deslice un tubo retráctil sobre el cable. Deslice tres pequeños tubos de contracción sobre los alambres individuales.

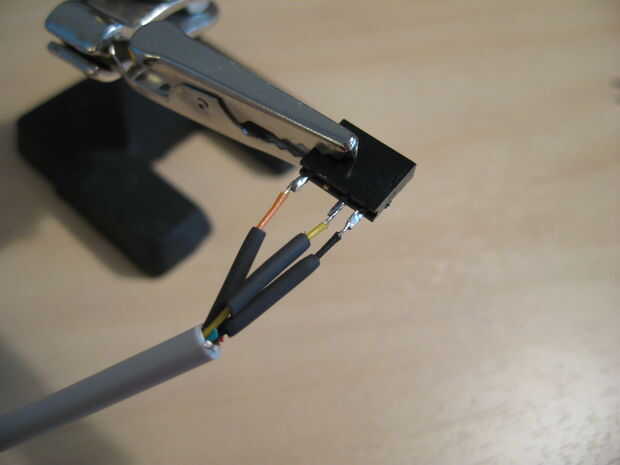

10) soldar los cables al conector.

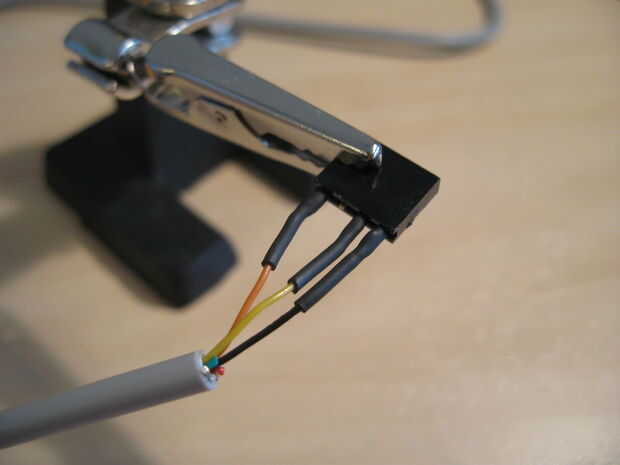

11) encogimiento los tubos más pequeños primero, luego uno grande. Si utilizas un encendedor, no sujete el tubo del encogimiento por encima de la llama, simplemente mantenerla cerca del lado de la llama.
No hagas tu cable basado en los colores que utiliza. Probar el cable para encontrar los colores correctos.
