Cubo LED 8 x 8 x 8 (45 / 72 paso)

Paso 45: Programar el AVR: establecer los bits del fusible

El ATmega32 tiene dos fusibles bytes. Estos contienen ajustes que tienen que cargarse antes de que la CPU pueda comenzar, como fuente de reloj y otras cosas. Tienes que programar el ATmega para usar un oscilador de cristal externo de alta velocidad y desactivar el JTAG.

Fijamos el byte inferior del fusible (LFusible) a 0b11101111 y el byte alto fusible para 0b11001001. (0b significa todo después de la b en binario).

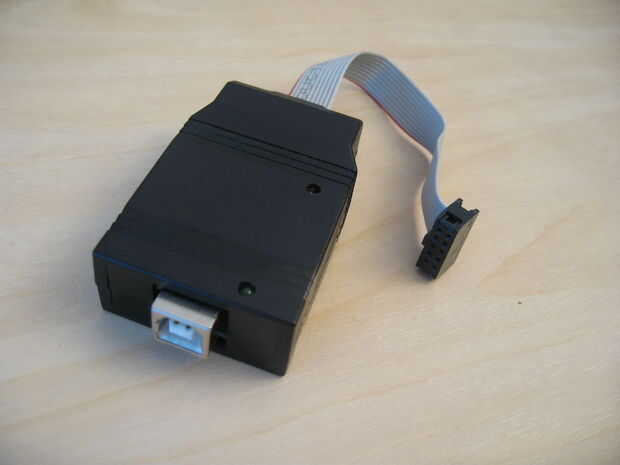

Utilizamos avrdude y USBtinyISP (http://www.ladyada.net/make/usbtinyisp/) para programar el ATmega.

En los siguientes ejemplos, vamos a usar una computadora con Ubuntu Linux. Los comandos deben ser idénticos si ejecuta avrdude en Windows.

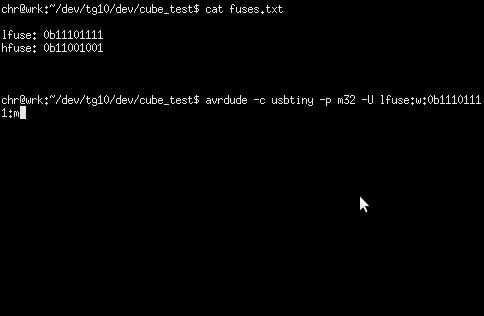

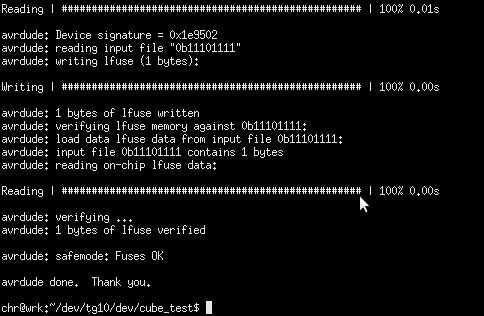

• AVRDUDE - c usbtiny -p m32 - U lfuse:w:0b11101111:m

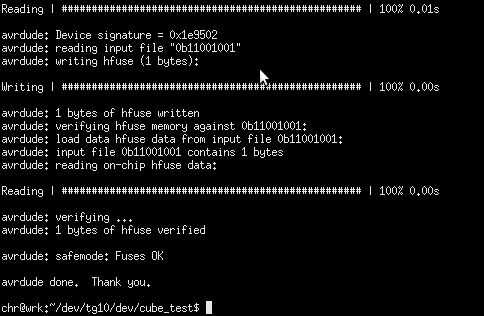

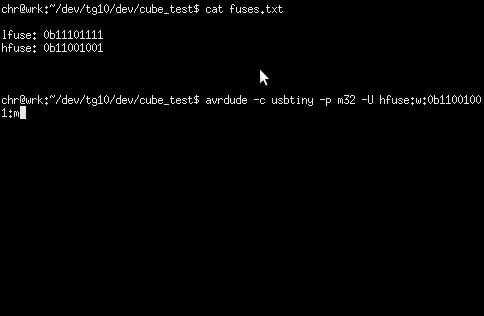

• AVRDUDE - c usbtiny -p m32 - U hfuse:w:0b11001001:m

ADVERTENCIA: Si usted consigue este mal, usted podría fácilmente ladrillo tu ATmega! Si por ejemplo deshabilita el botón de reposición, no podrá volver a programarla. Si selecciona la fuente de reloj incorrecta, no podría en absoluto arrancar.
