Paso 6: La anatomía de un cubo de LED
Un LED tiene dos piernas. Uno positivo (ánodo) y uno negativo (cátodo). Para iluminar un LED, usted tiene que ejecutar corriente desde el positivo a la pata negativa. (Si no me equivoco el actual flujo de electrones es la otra manera alrededor. Pero vamos al flujo de corriente que es de positivo a negativo por ahora).

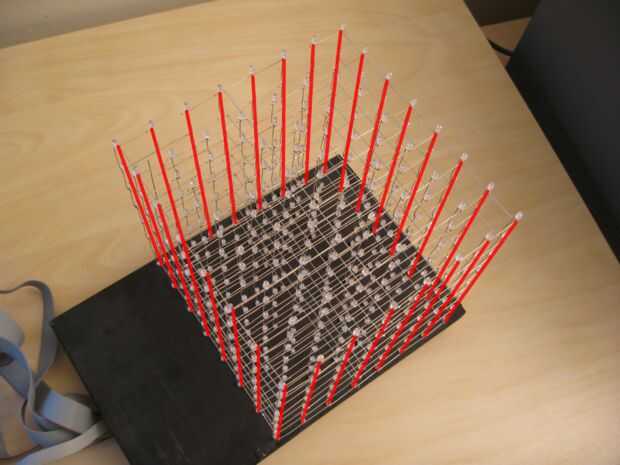

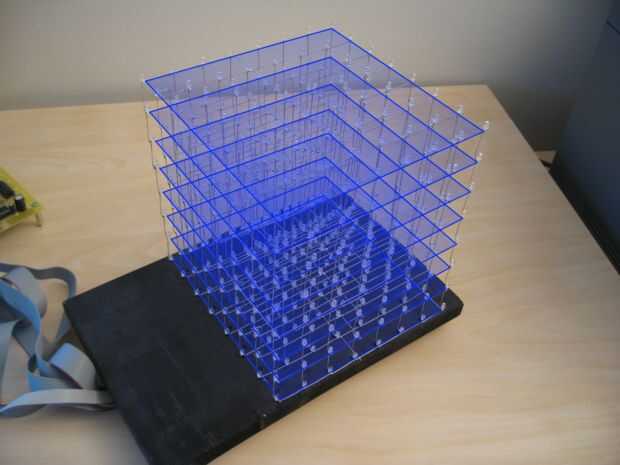

El cubo del LED se compone de columnas y capas. Las piernas del cátodo de cada LED en una capa se sueldan juntos. Todas las patas del ánodo en una columna se sueldan juntos.

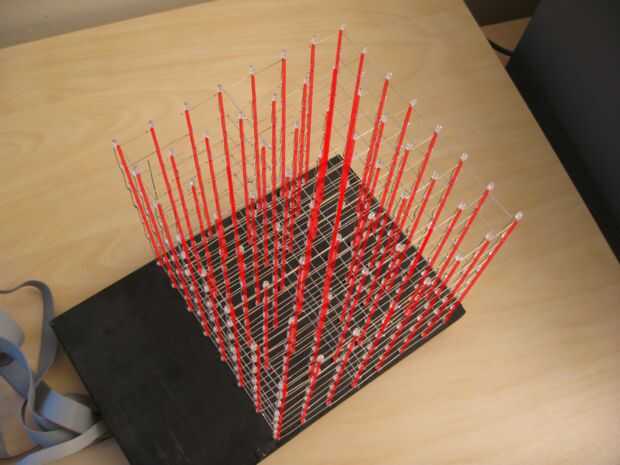

Cada una de las 64 columnas están conectadas a la tarjeta controladora con un cable separado. Cada columna puede ser controlado individualmente. Cada una de las 8 capas también tienen un alambre separado va a la tarjeta controladora.
Cada una de las capas se conectan a un transistor que permite el cubo para encender y apagar el flujo de corriente a través de cada capa.
Sólo encienda el transistor para una capa, corriente del ánodo columnas sólo pueden fluir a través de esa capa. Los transistores de las otras capas están apagados, y la imagen que se genera en los cables del 64 ánodo sólo se muestran en la capa seleccionada.
Para mostrar la siguiente capa, simplemente apaga el transistor para la capa actual, cambiar la imagen de los cables del 64 ánodo a la imagen de la capa siguiente. Luego encienda el transistor para la siguiente capa. Aclarar y repetir muy muy rápido.
Las capas se hará referencia a como capas, capas de cátodo o capas de la tierra.
Las columnas se hará referencia a como columnas, columnas de ánodo o ánodos.
