Paso 4: Conexión de los Leds
. Tal vez este es el paso que va a llevarte más tiempo porque son 48 Leds para conectarse.

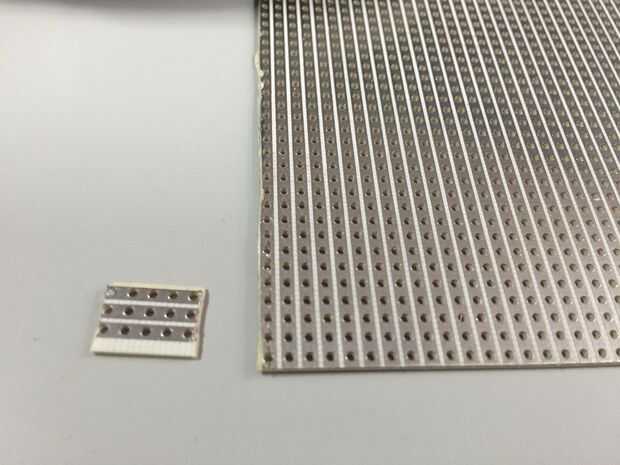

Aquí es donde necesita el escudo pretaladrado (se puede ver lo que es en la foto de este paso).

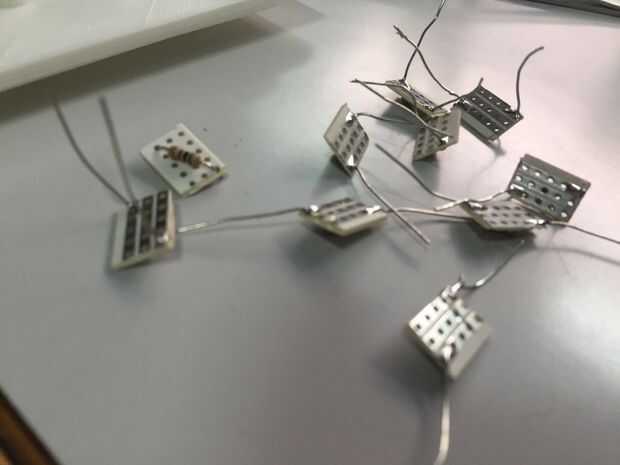

Esto es necesario como una forma fácil para electrizar a los Leds, divide el escudo en trozos pequeños, uno para 4 leds (porque usamos una salida digital de 4 leds, por lo que evitamos problemas con el voltaje y la corriente).
También utilizamos el escudo para poner la resistencia (puede utilizar uno de 100 Ω 220 Ω, 330Ω, etc.).

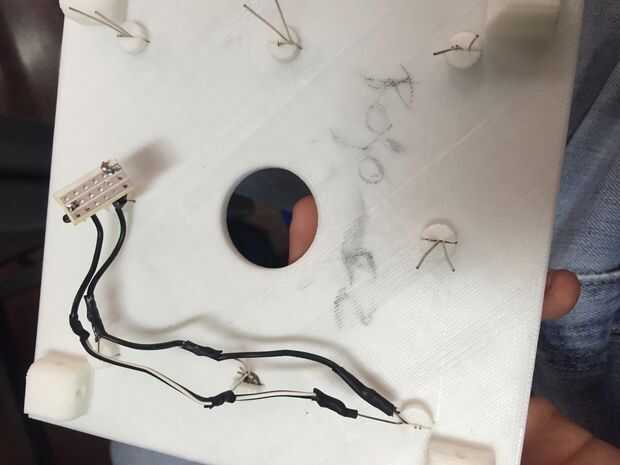

Puedes ver en la primera foto cómo tienes que hacerlo, solo alambre todos los pines GND de 4 leds y lo mismo para VCC y donde pones VCC, poner la resistencia a conectar con el otro agujero del escudo.
Así ponemos un pequeño diagrama de las conexiones que te ayude a hacerlo.
Después de you´ll tiene todas las conexiones listas.
