Paso 6: Cableado de los pulsadores
Después de conectar los LED ' s you´ll tienen casi listo (:

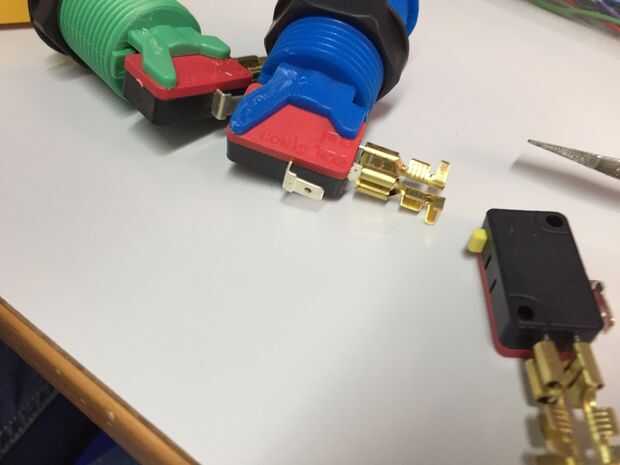

El siguiente paso es conseguir todos los pulsadores cableados, para este paso utilizamos los adaptadores la mostramos en las fotos, eran realmente útiles ya que nos evita problemas de cortocircuito en los terminales.
El botón es simplemente un interruptor de arcade, así que es muy fácil conectarse, sólo tiene que conectar la clavija de la «COM» en VCC, "NC" a la tierra y el "NA" a la analógica en los puertos de arduino, así que con eso el programa va a detectar GND al pulsar el botón.

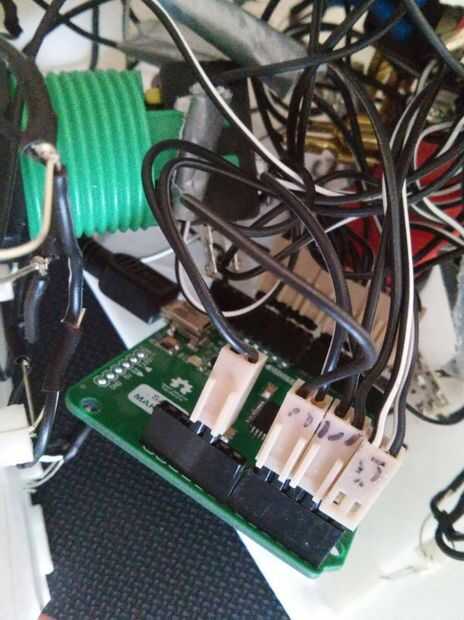

Se utilizó el escudo aquí así conectar todos los pines VCC y GND de los 6 botones para conseguir a solamente una arduino.

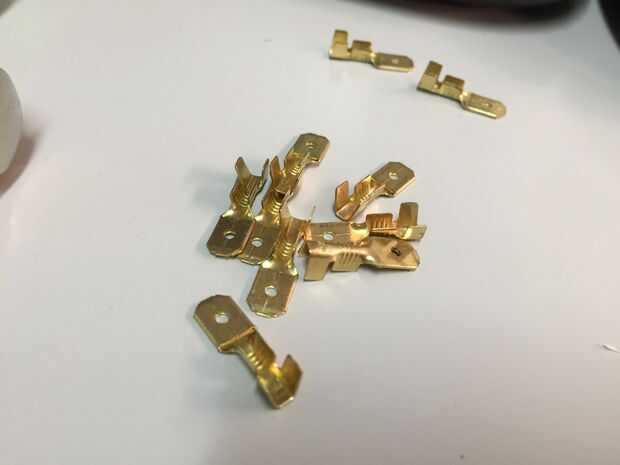

Utilizan adaptadores como bien para conectar los cables a arduino, porque teníamos problemas para mantenerlas correctamente, así que te recomendamos usarlas, te mostramos en la última foto
