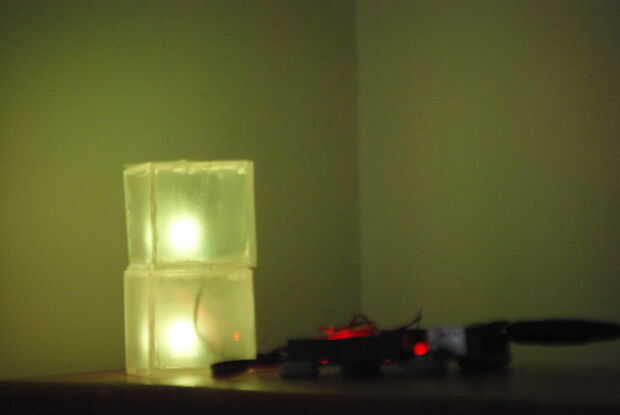

Paso 7: Construcción (por fin)
Así que ahora mis amigos, es hora de utilizar los conocimientos que acaba de ganar para empezar a construir estos cubos.
Para el cubo maestro:
1. pegar todos los lados juntos excepto la parte superior utilizando el pegamento caliente, hacia pequeños en. Los ángulos de 45 grados que se corta deben hacerlas a sentarse juntos muy bien si hacían derecho.
2. conseguir la plaza superior, y una broca es el igual o ligeramente menor que el diámetro de sus imanes, taladre 3 agujeros (+ 5v, GND, Data) en un patrón diagonal, espaciado uniformemente. Ahora abrazadera Junta que sólo te perforado en la parte superior de otra pieza y taladrar los agujeros que esencialmente copia el patrón de una a otra
3. en uno de los lados del cubo maestro (que desea ser la parte de atrás), perfore un pequeño agujero en la parte inferior para que sea lo suficientemente grande como para caber 3 cables, estos cables conectarán el cubo maestro llevó a Arduino para que puedas controlar.
4. Ahora vas a querer soldar los 6 cables, 3 cables de + 5v, GND y datos en salir por el agujero y 3 cables de unos 5cm de largo de + 5v, GND y salida de datos, estos 3 también necesitan algo magnético soldada en el extremo de ellos
5. algunos bluetack es útil para pegar abajo el LED en la parte inferior del cubo, pero también se necesita que pase los cables por el agujero que hizo y luego soldar unos pines de Arduino y todo eso en ellos.
6. ahora los imanes de los suyos y del palillo de em en los agujeros pero espere! si nos fijamos en el diagrama
, podrás ver que tienen que estar frente a una forma específica que no puede cambiar a lo largo de la torre entera, A y B pueden ser norte o sur, pero no pueden ser la misma (por ejemplo, ++-, aab o--+ aab no ++-, baa)
No pasan naturalmente, que necesita empujar con un poco de fuerza, pero no empujarlos todo el camino, dejan pegarse hacia fuera menos de un milímetro. Si pasan naturalmente, usted tiene tres opciones, rehace la tapa con un agujero más pequeño, taladrar los agujeros de otra manera o pega un poquito de pegamento caliente en allí, pero no tanto que tapar el agujero (que es lo que hice).
7. esta es la parte dolorosa, usted necesitará utilizar un multímetro aquí o de lo contrario será aún más doloroso. Esencialmente tiene que todos los cables en su propio imán y palillo por la parte superior al mismo tiempo, pero antes de pegarlo abajo debe probar las conexiones con el multímetro. Necesita ejecutar código a través de arduino para probarlos, que está disponible en el paso 8. Mi LED de mostraron 5 voltios en + 5, GND y + 5v, datos de lo que significa que el pin de datos es también un conector de tierra, pero conseguir esto funcione necesita tener las luces que muestra un color y conectada a la alimentación (duh).
8. si son todas trabajando, asegúrese de que los imanes se están pegando fuera de la escuadra superior sobre < 1 mm y luego el pegamento caliente y palo abajo, asegúrese de que es como la plaza como sea posible o de lo contrario, la torre será ligeramente inclinada.
