Paso 2: Paso 2: montaje

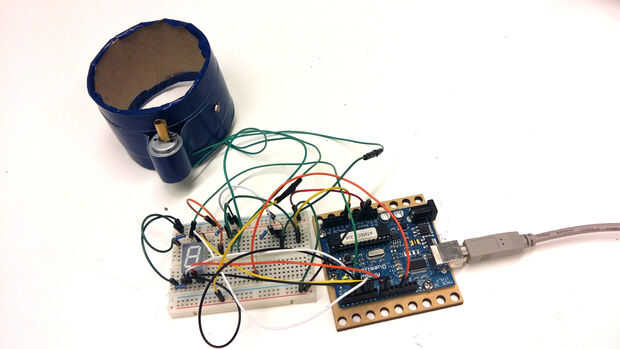

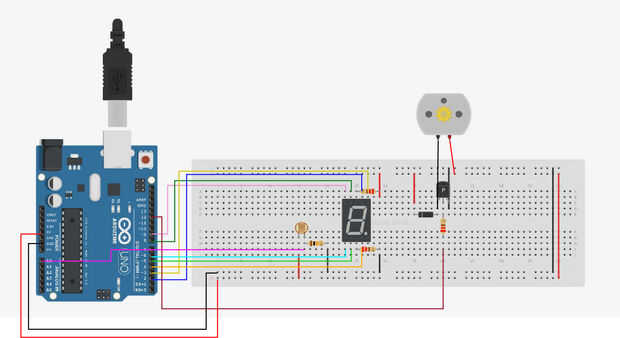

Ensamble los componentes como se muestra en la imagen. Cuando se extienden los alambres de la LDR y motor usted puede colocarlos en una pulsera.
El display de 7 segmentos conectado como sigue
- un = pin 2
- b = el pin 3
- c = pin 4
- d = pin 5
- e = pin 6
- f = pin 8
- g = pin 9
Uno de los pasadores de COM debe conectarse a la tierra a través de una resistencia de 220 Ohm y el otro pin COM debe conectarse a VCC también a través de una resistencia de 220 Ohm.
el resistor de 220 Ohmios 3 se utiliza para el motor.
y el 4.7 KOhm resistencia de la LDR.
