Paso 3: electrónica...

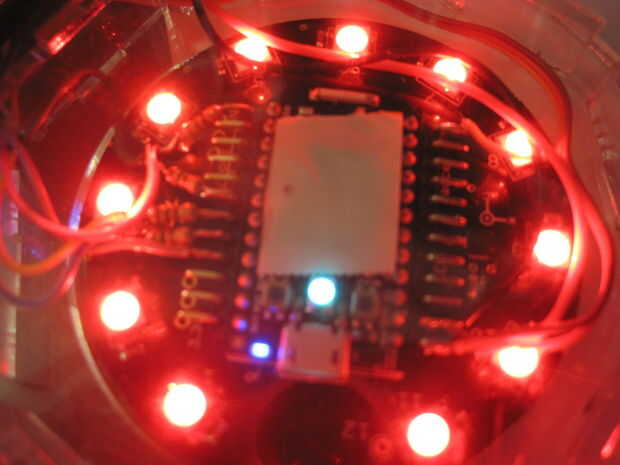

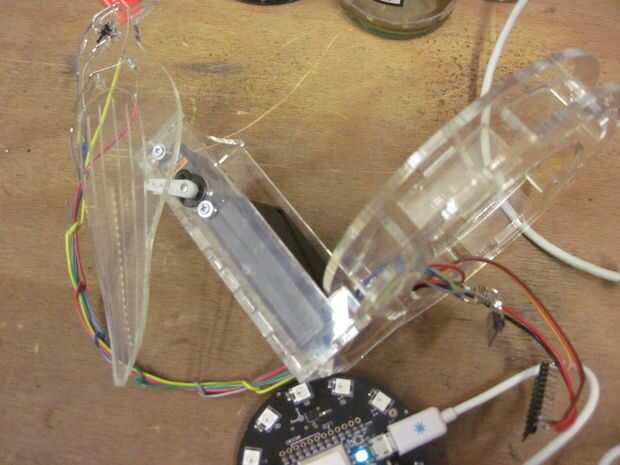

OK, no hay realmente buenas fotos aquí, pero fue bastante fácil: dos filas de pinheaders (usé unos doblados, pero los rectos no deberían ser un problema) se insertan los conectores e n la hembra se conecta en el tablero del botón de chispa (bien diseñado, por cierto, la única desventaja de esta junta es que faltan 12 led - sólo mi opinión). Los dos cables de un 3 * AAA batería detrás están el soldado a VIN y a Gnd, el servo también a esta dos pernos A0 como línea de control, los leds se sueldan juntos a la tierra en el otro lado de la Junta de la bujía y luego - con una resistencia de 150 Ohm en el conector - superior ojo (paralelo de dos leds) a D6 , Ojo menor a D5 (otra vez dos leds de paralelo), la parte frontal led (pecho) a D0 y el regreso llevó (ala) a D7. O alguna otra manera, sólo hay que cambiar los pernos en el programa correspondiente.
La parte delantera y trasera están de led siempre en el momento, puede también conectarse a VCC, pero dado que algunos pines están todavía libres no necesita sacrificar las posibilidades futuras.
