Paso 2: modelado 3D de la corneta para imprimir

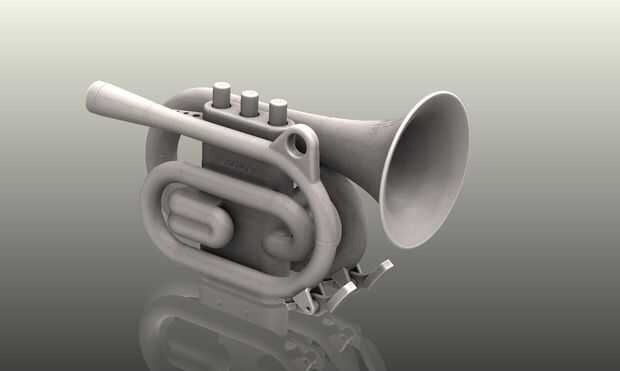

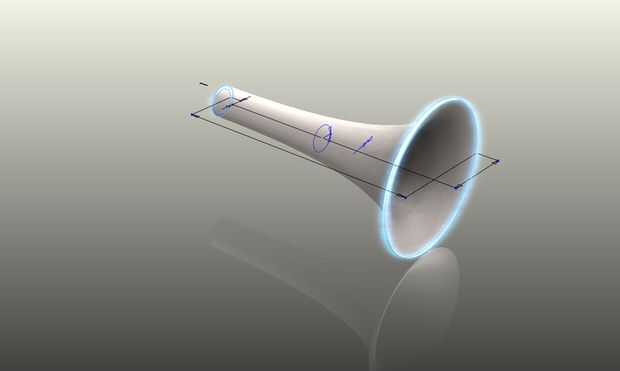

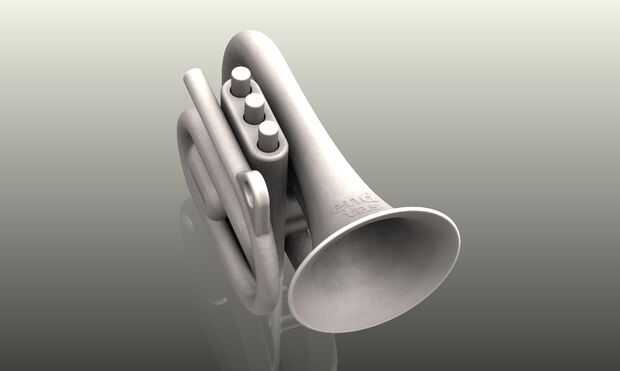

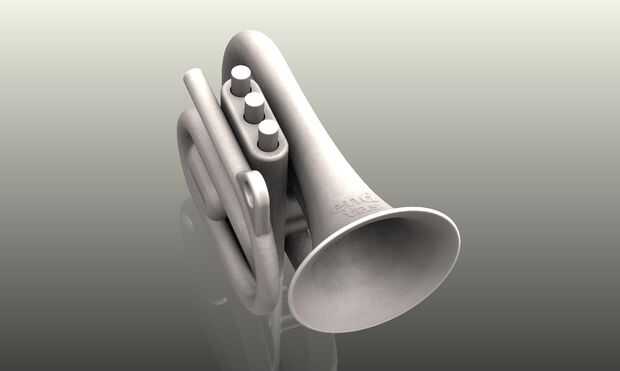

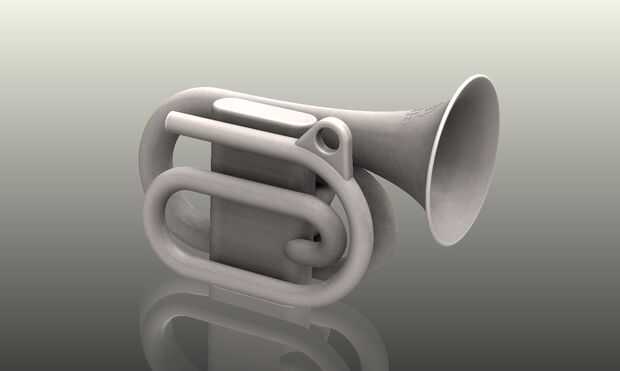

He modelado todo en solidworks después de mucho medir las dimensiones de los instrumentos que tengo, que son; corneta Olds Ambassador, Cornet King Master, ruta de aire de Holton Collegiate Cornet andBach preludio Pocket Trumpet.The obtiene más ancha de la boquilla a la campana como debería en un cucurucho (excepto la zona de valveblock).

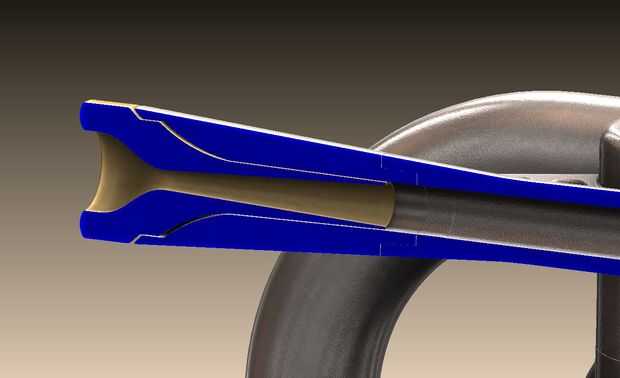

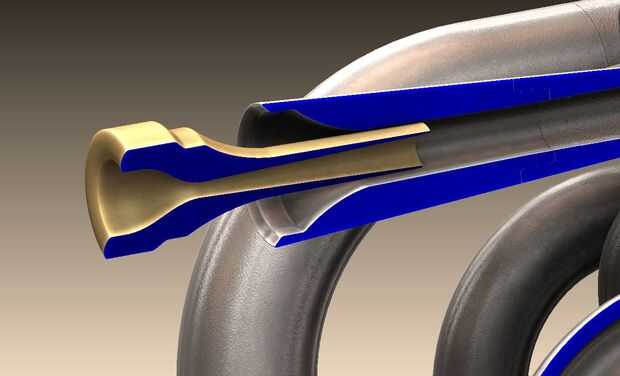

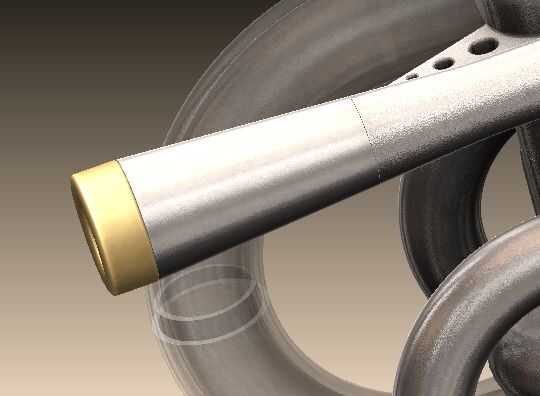

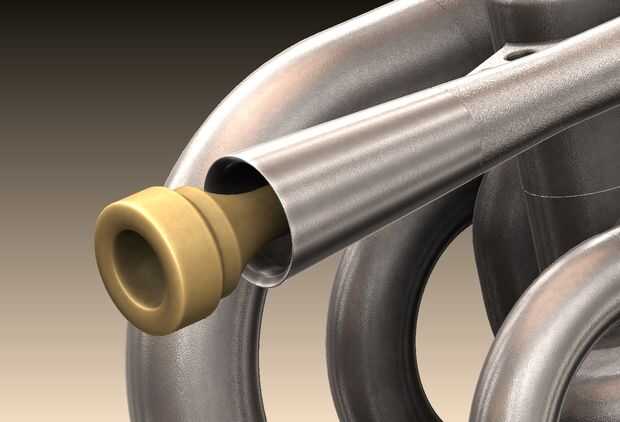

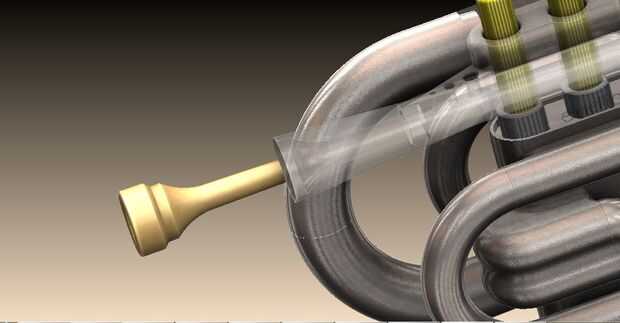

Para la boquilla, es un 5B, tan cerca como posible modelo de una boquilla de corneta conocida con sonido maravilloso. Me he inspirado en varios instrumentos para la forma exterior de la boquilla y la caña. Sus dimensiones interiores prácticos son compatibles con una boquilla 7C que es tipo de boquilla muy utilizados. Las dimensiones del receptor de la boquilla es modelada de tal manera que el instrumento también puede ser jugado con cualquier ordinario boquilla corneta real de metal.

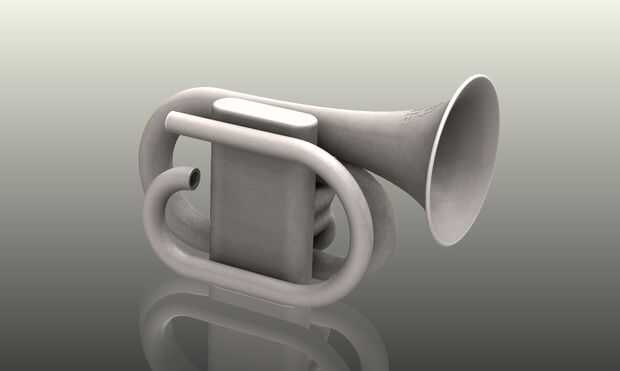

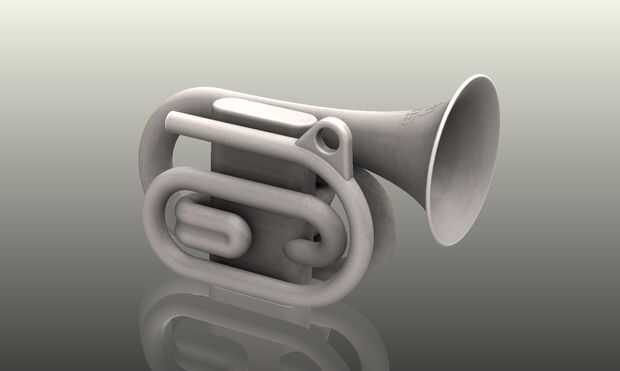

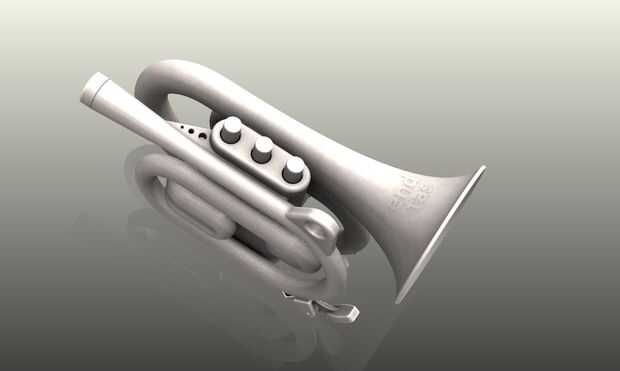

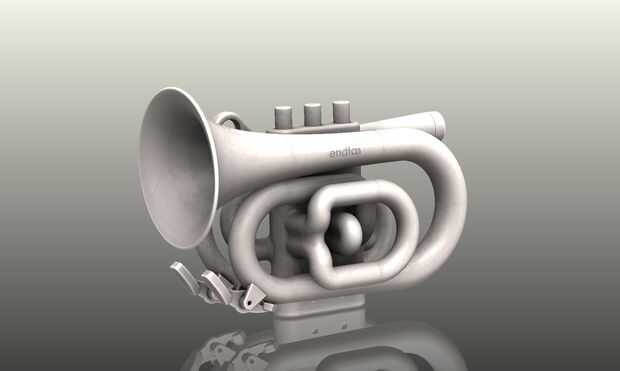

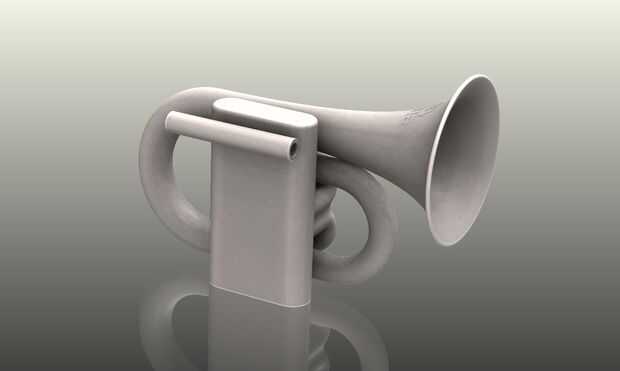

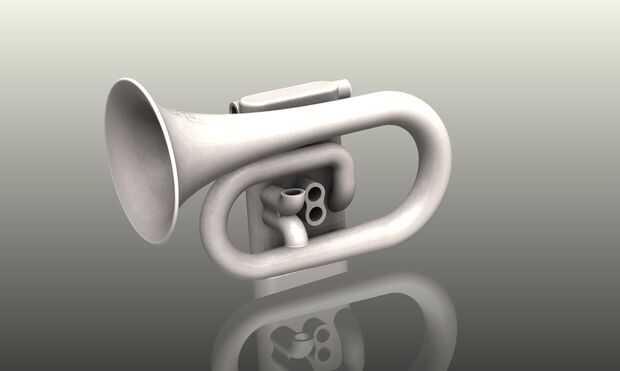

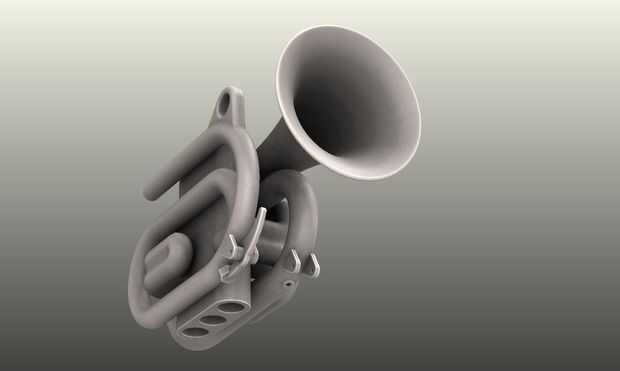

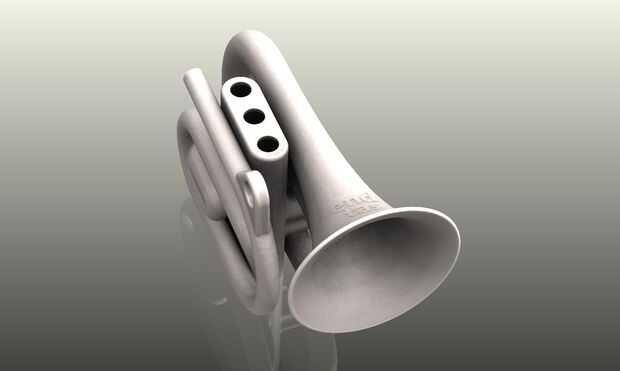

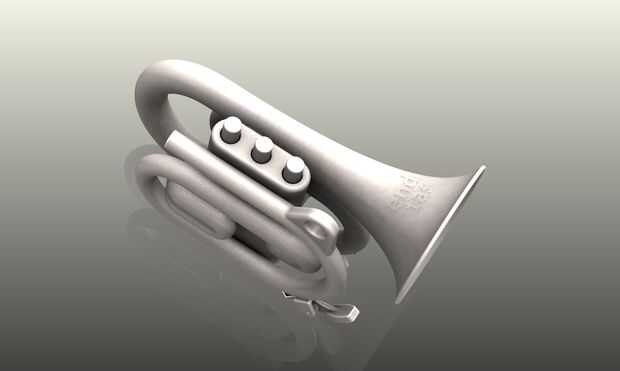

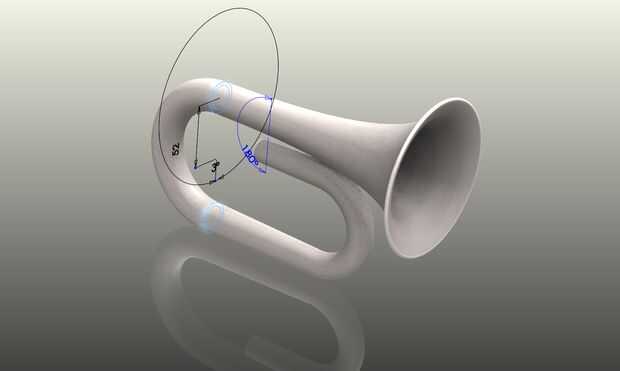

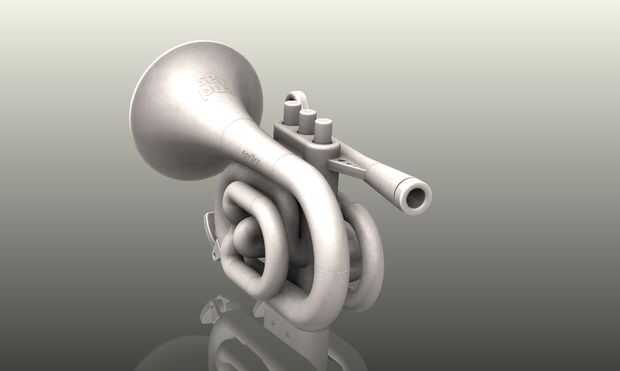

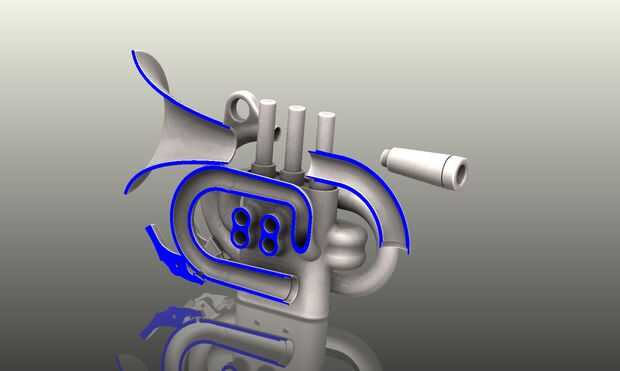

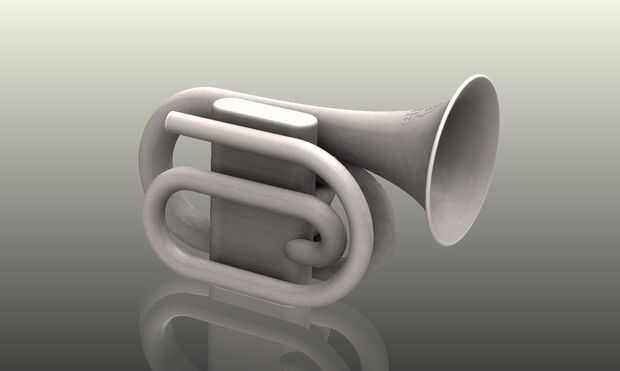

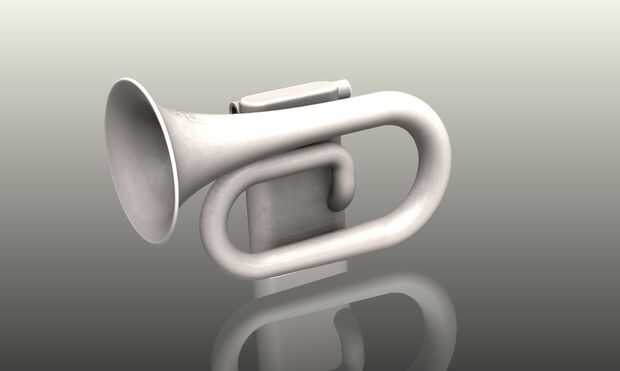

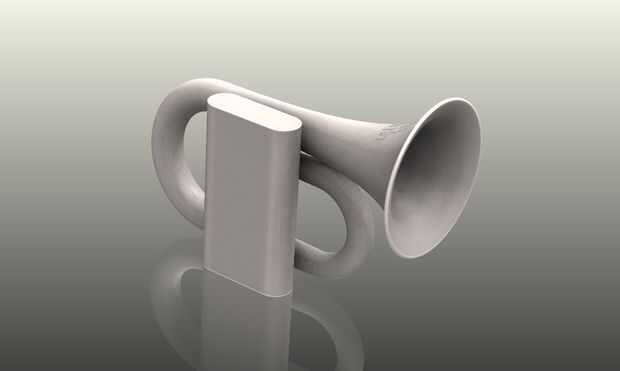

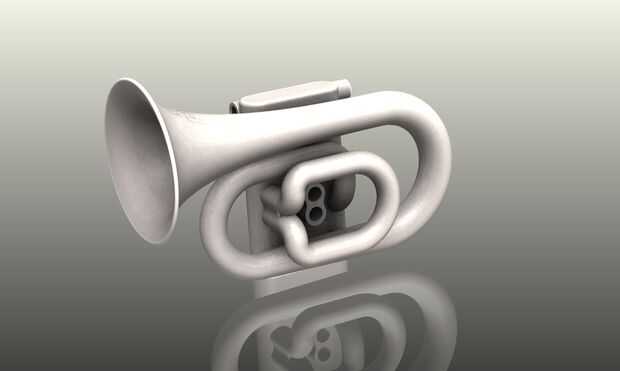

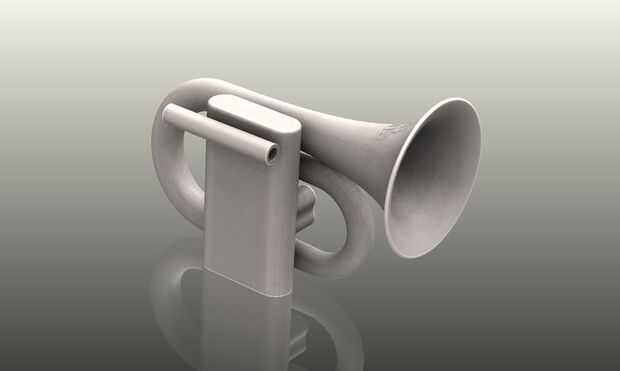

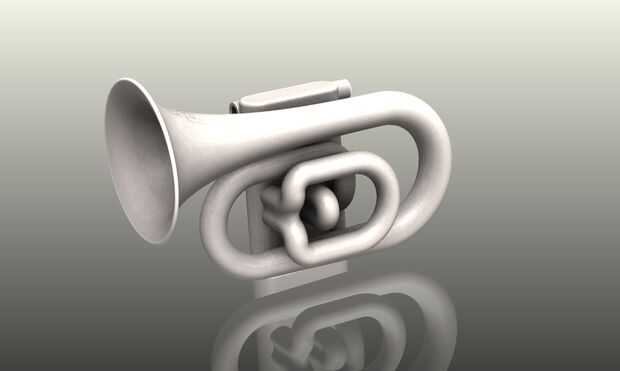

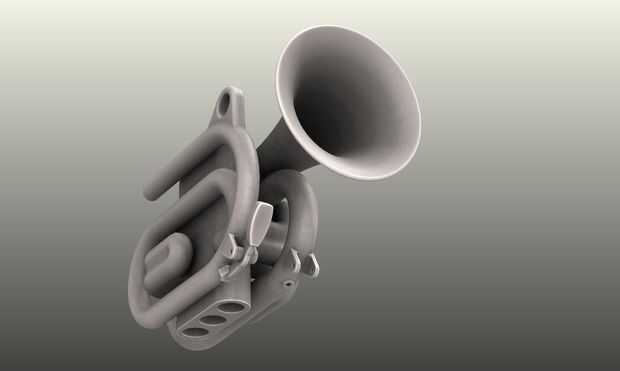

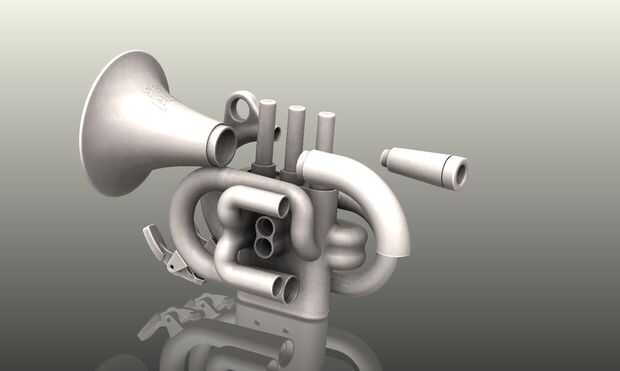

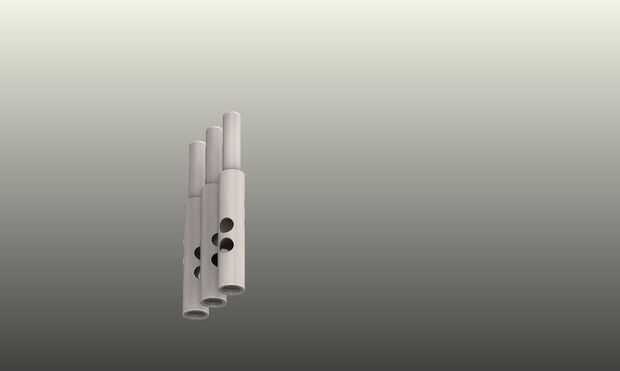

Usted puede encontrar el proceso paso a paso de modelado 3d de la corneta arriba. Mantuve el plástico grueso en alrededor de 3mm a lo largo para obtener una estructura lo suficientemente fuerte. También ha añadido piezas de apoyo adicionales y tirantes gruesos para dar más fuerza a las áreas de necesidad. Rodajas de modelo 3d final en partes más pequeñas para que pueda ser impreso por impresoras de tamaño más pequeñas. También ha añadido detalles extra fijación a las partes en rodajas para que fácilmente se unirán durante el montaje.
