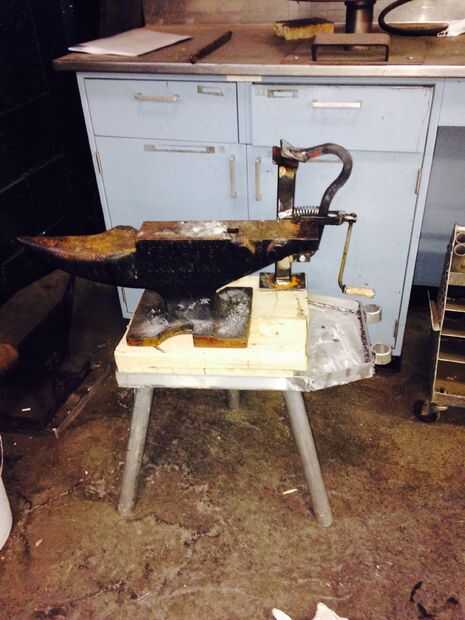

Esto es un vicio rápido y sucio cuello de cisne. No es mi diseño (no hay un pensamiento original en mi cabeza excepto por accidente). Pero es una copia de un diseño que funciona muy bien. La mejor parte de estos proyectos es que construye sus habilidades fabulosos enormemente y te deja con una herramienta muy funcional.
Mi necesidad de este vicio es para hacer, modificar y ajustar herraduras. Principalmente raspado mientras su rojo todavía caliente o durante la molienda. Pero estoy seguro que hay muchos otros usos para este vicio de herrería, al trabajo de la tienda, a lo que flota su barco. Es algo poco práctico para tener en cualquier banco de trabajo o taller móvil. Para herrería general a menudo utilizo para giros, etc. porque puede operar uno entregado y no perder calor jugueteaban con la mordaza de mesa grande
Este instructable es para un rápido y sucio vicio. Habrá medidas exactas ni las dimensiones proporcionadas, porque no tomar cualquiera. Estamos haciendo un vicio, no una nave espacial. Usted tendrá que hacer algo de esto por el ojo y hacer que funcione a sus necesidades y chatarra disponible.
Usé una fragua para formar el cuello de cisne y algunos otros componentes. Es muy posible construir esto con un soplete de acetileno en lugar de una fragua. O simplemente el cuello de cisne con unas pocas piezas de la soldadura en una like.shape hexagonal
Cualquier manera asumirá tiene básico habilidades de soldadura y forja. Esperemos que tus habilidades de soldadura son mejores que los míos y no requieren tanto embellecimiento de amoladora
Tengo casi todas mi metal de la sección de gota en un proveedor de acero. Estos son los bits a la izquierda después de un corte y se venden por libra. Rebuscando la pila puede encontrar gran cantidad de bits e incluso inspiración para más proyectos.
Usted necesitará los siguientes materiales:
cuadrado 3" o 4" de la tubería, aproximadamente 14" de longitud
bolsa cuadrada 3/4" o 1"
3/4 "x 5/16" acción de la barra. o cerrar, exacto stock no es importante, tener unos 24" esto por lo menos
poco de placa de acero, 1/4" es bueno bastante, no vaya más fino. usted que necesita cortar 2 piezas de 2 "x 4" y una de 5 "x 8"
3/4" perno y de 8" de varilla roscada, grueso es mejor
un resorte, grado medio, no tan rígida como un resorte de la válvula, pero conseguir algo bastante carnosos
Usted necesitará las siguientes herramientas:
dispositivo de corte
dispositivo de la soldadura
Las siguientes herramientas son opcionales, pero hacen la vida más fácil:
la fragua
Yunque
soplete de acetileno
