Cuenco de la mano (3 / 7 paso)

Paso 3: Procesamiento en Make 123D

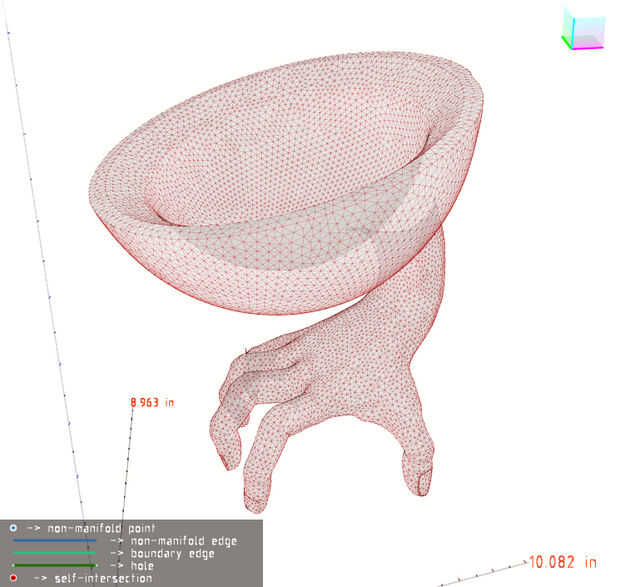

Importen el archivo STL Make 123D, una aplicación gratuita que te permite rebanar fácilmente 3D modelos en archivos 2D vectoriales para corte por láser. Realmente estaba usando una versión previa de 123D hacen que no está aún disponible para el público, por lo que era capaz de cortar mi modelo radialmente en lugar de sólo ortogonalmente. No te preocupes, aunque! La versión pública del software recibirán actualizaciones periódicas, por lo que también debe poder utilizar estas funciones en los próximos meses.

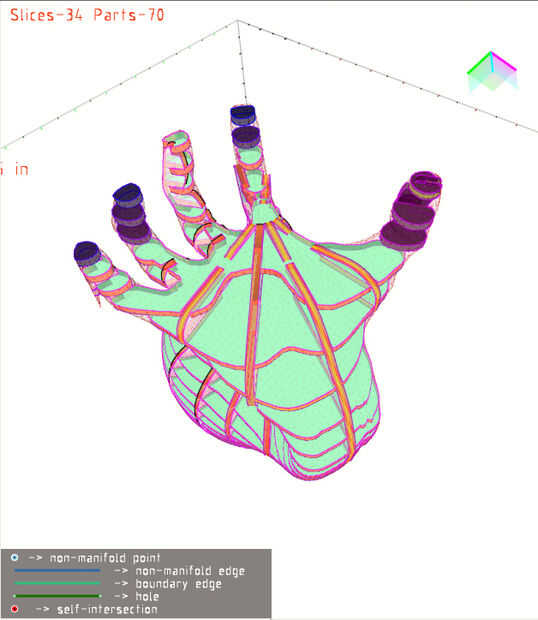

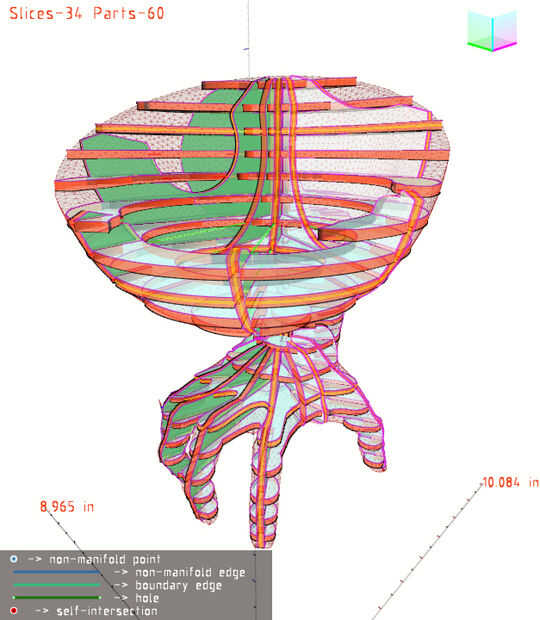

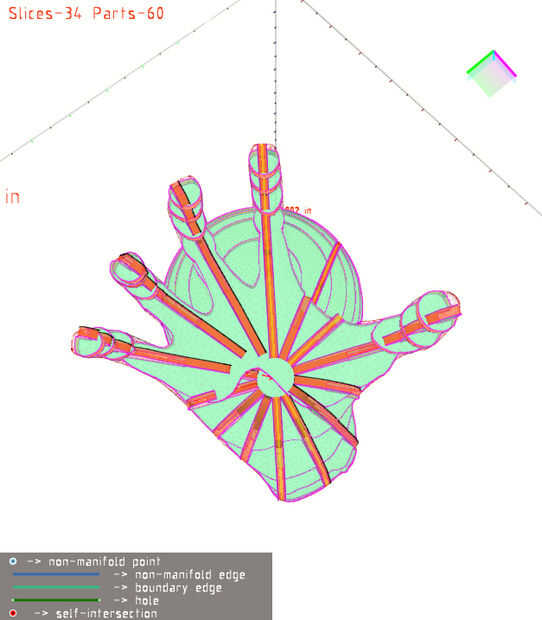

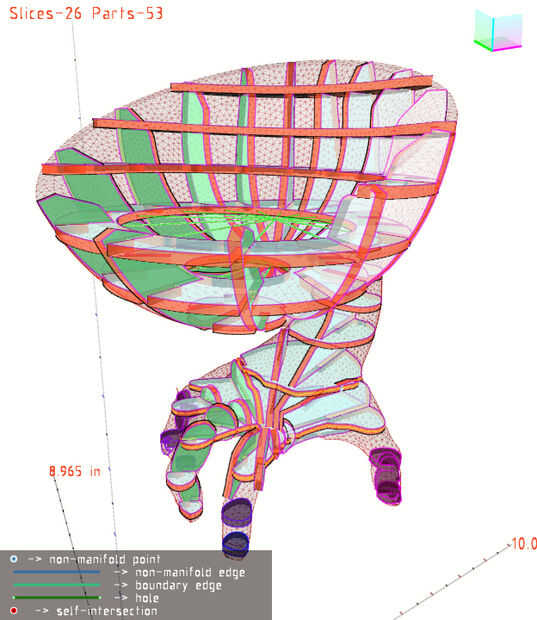

En Make 123D, establecer el número de segmentos radiales a 14, luego tocó el violín con el centro radial y rotacional hasta que tuve las rebanadas alineadas con todos los dedos, para que cada dedo contiene su propia tajada. Luego se ocupó vanamente con el número y posición de las rodajas horizontales hasta que tuviera algo que parecía robusta y estéticamente agradable y todos los componentes exportados como archivos EPS.

De las cosas interesantes acerca de 123D es que le permite reajustar las dimensiones de su material y el objeto sobre la marcha. Esto significa que yo fácilmente pude recrear este proyecto en la cartulina (que en realidad lo hice para varios de mis prototipos) o de madera más gruesa para hacer un recipiente mucho más grande. Caramba, con bastante madera contrachapada podría incluso hacer esta cosa en una silla!

He incluido los archivos EPS necesarios para hacer este plato de 0,2" cartón madera contrachapada o 0,157".
