Paso 1: Creación de piezas 3D: cuerpo del gato

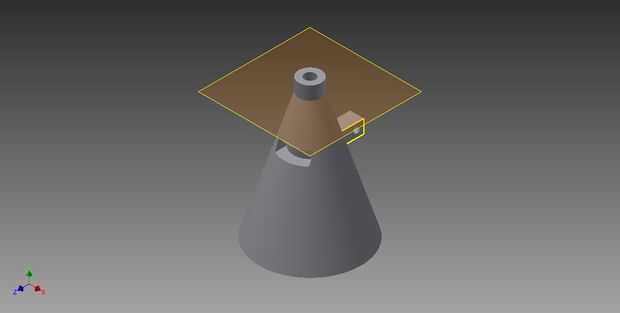

La primera pieza creada era cuerpo de gato cuenta. Esto se hace creando primero un dibujo 2D de un círculo es de 355.094 mm y luego un dibujo 2D de otro círculo que es de 78,54 mm. (Nota: todas las medidas circulares se realizan por circunferencia.) Luego, estos círculos fueron conectados para crear una forma de cono. Una vez que se creó el cono, luego hizo hueco para hacer la pieza más rentable y que permita que el motor servo se coloca en el cuerpo. Un dibujo 2D de un círculo de 289,23 mm se coloca sobre la parte superior del círculo más grande de 355,094 mm, y un círculo de 37,699 mm fue colocado sobre el círculo de 78,54 mm. Estos fueron sacados hacia adentro para hacer que el cuerpo hueco. Entonces, un mm 36,876 por rectángulo 14,372 mm (aproximadamente el tamaño del motor servo) fue creado en un dibujo 2D y colocado horizontalmente sobre el cuerpo del gato de la cuenta. Esta pieza también fue sacada hacia adentro para que sea como un agujero donde encajar el motor servo. En el lado opuesto del cuerpo de gato, un 53,25 mm por 15mm por rectángulo de 15mm fue creado y sacado fuera del cuerpo. Un círculo de 22,619 mm fue sacado en esta pieza para crear un agujero donde el brazo todavía podría ser unido.
