Cuenta regresiva loco (2 / 4 paso)

Paso 2: Haga las conexiones

Hay bastantes cables que deben conectarse, pero si vas con cuidado y doble Compruebe cada línea como que conectes, debería ser bastante sencillo. Si ya han construido el reloj de Arduino desde mi Instructable anterior, sólo tiene que añadir los 3 alambres loco y necesita mover el botón a A5. El reloj lo tenía en A4, pero tiene sentido para mantener juntos los 3 alambres loco.

Supongo que ya sabes lo básico de conseguir tu curso de Arduino, así que no entrar en esos detalles. Si no, hay muchos ejemplos agradables en línea para empezar (me gusta en oomlout.com).

Aquí son las conexiones que deben hacerse. La izquierda es el pin del LTC, a la derecha es el pin del Arduino. Por ejemplo, LTC pin 4 está conectado a Arduino pin digital7. NC significa que perno del LTC no está conectado a nada.
Para más detalles sobre las conexiones de la LTC, consulte mi Instructable Arduino de reloj:

El botón está conectado de la manera habitual buttony usando un resistor de pull-down que conecta el pin a gnd para bajo, y el botón al pulsar conecta a 5v para alta. Como efecto secundario, pulsar el botón también conecta 5v a la tierra, razón por la cual necesitamos esa resistencia k 10 para evitar ser un corto.
Al igual que el botón, se conectan los cables locos con un alambre conectado siempre es alto como si se presionó el botón. He usado 2 cables de jumper: una m-m y un m-f para ello se puede desconectar fácilmente en el medio. Los cables de puente conectan el pin a 5v y el pin también está conectado con un resistor de pull-down k 10 a toma de tierra para hacerla un poco adecuada cuando se desconecta el cable de puente principal.

LTC - Arduino
1 - nc
2 - nc
3 - nc
4 - d7
5 - d3
6 - d2
7 - d11
8 - d10
9 - d4
10 - gnd
22 - d9
23 - d5
24 - d6
25 - A0
26 - d8
27 - d12
28 - A1
29 - gnd

botón:
5V resistencia - botón - A5 - 10k - gnd

cables de loco:
5V - cable de puente rojo - A4 - resistencia de 10 k - gnd
5V - cable de puente azul - A3 - resistencia de 10 k - gnd
5V - cable de puente amarillo - A2 - resistencia de 10 k - gnd

Acción:
PIN D13 ya está conectado a un LED

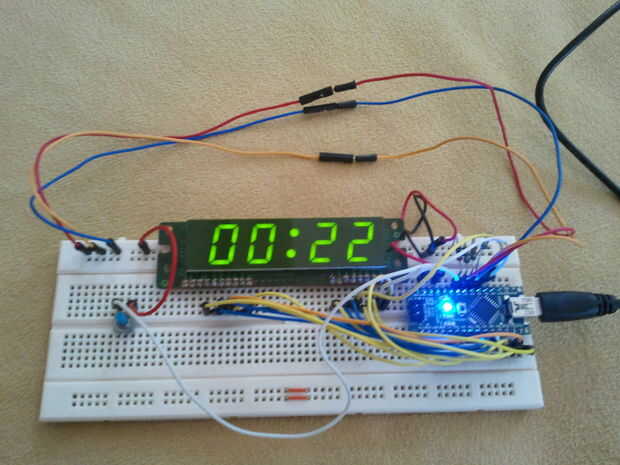

Yo no tenía espacio cerca el Arduino, así en la imagen verás que el botón está conectado a través de unos cables de puente extra.

Tenga en cuenta que el pin 1 en la pantalla del reloj es en la parte inferior izquierda (las clavijas son en el área de visualización), y cuenta con todos los agujeros, incluso los que no tienen ninguna conexión. En esta pantalla LTC, "pasadores" de 11 a 21 son sólo los agujeros.
