Cuenta regresiva MUSICAL mágica Navidad máquina (12 / 21 paso)

Paso 12: Conexión de elementos de la PCB, módulos y programar el Picaxe

La pantalla LCD.

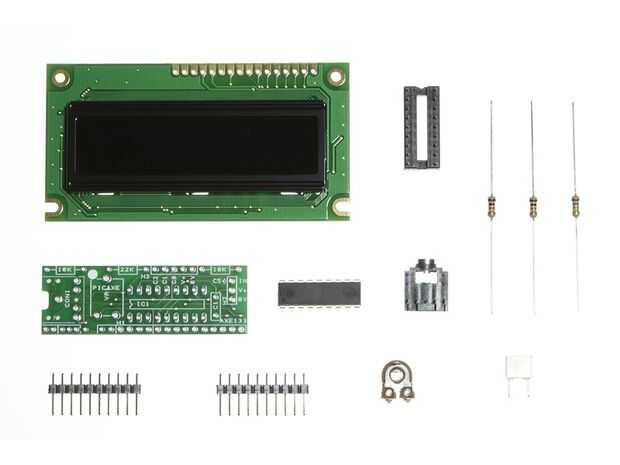

El proyecto utiliza la LCD Serial Picaxe AX133Y.

Están disponibles en: www.picaxe.com sin montar.

El AX133Y se conecta a lo PCB a través de una extensión de servo de control de doble radio macho.

También está disponible en

www.Ebay.com

Hay una cabecera de tres clavijas macho en la parte posterior de la pantalla LCD.

Gestión de la extensión de doble servo macho entre ella y la cabecera del hombre en el PCB marca H8.

Si no enciende cuando se aplica energía, basta girar un extremo de la extensión alrededor.

No cortocircuite las, el conector de alimentación está en el centro por lo que no puede revertir la polaridad!

Cool ¿no?

El amplificador!

El módulo Mp3 tiene una amplitud muy baja, es más de una línea, para conducir los altavoces va a necesitar algún tipo de amplificador.

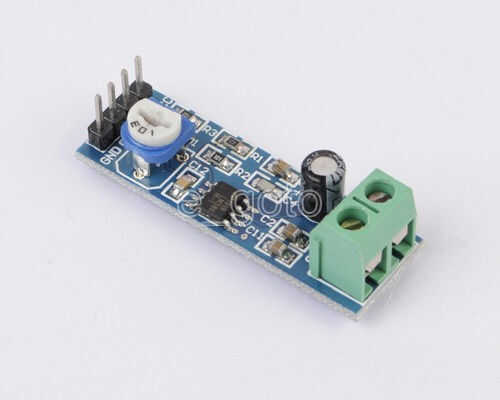

He utilizado dos tipos, uno un pequeño módulo disponible en EBay que se enchufa directamente en el encabezado femenino marcado H6.

Sin embargo, deberás mover el encabezado masculino que viene adjunta a la parte inferior de la polaridad correcta y tener acceso a la pequeña olla de 10 k que utilizas para ajustar el volumen.

La otra opción es comprar un conjunto de altavoces para ordenador baratos.

Asegúrese de que son alimentados por 12v dc. a menos de 1 amperio.

Los encontré por $8.00 en BIG LOTS.

Abrirlos y de la bufanda hacia fuera los altavoces y el amplificador pequeño.

Puede entonces aprovechar la entrada de energía a su PCB y utilizar los altavoces para el proyecto!

Más adelante cuando usted encienda el proyecto, usted tendrá que ajustar el amplificador

Voy a referirme a eso más adelante.

El Motor!

El proyecto está diseñado para utilizar un motor del engranaje pequeño para conducir el disco que el árbol se monta a.

Están disponibles en EBay o ver la lista de materiales para las especificaciones.

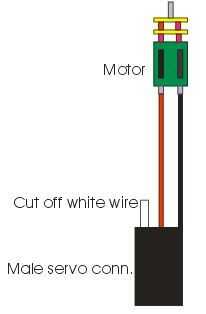

Para conectar el motor, otra vez usando una extensión de doble servo macho, corte uno de los extremos

de la extensión y la soldadura de alambre el negro a uno de los terminales de soldadura en el

motor y el rojo el cable al otro.

Conecte el cable restante en el masculino encabezado H2 en la placa de marcado.

Si desea que el árbol gire una dirección específica hacia la derecha o hacia la derecha, puede que necesite cambiar los cables que se conectan en el motor.

El módulo de MP3!

Se necesita cargar tus canciones en la tarjeta SD.

El módulo es capaz de gestionar archivos de Mp3 199 en cada carpeta.

El módulo es capaz de manejar 15 carpetas.

Carpeta #1 está directamente en la tarjeta SD,

Luego puede Agregar carpetas y poner hasta 199 archivos en cada carpeta a partir de carpeta #002.

Sugiero que sólo carga un par de valor de CD aunque.

Cargar unos cuantos directamente a la tarjeta SD, no hay carpeta para ahora mismo.

Luego inserte la tarjeta SD en el reproductor de MP3.

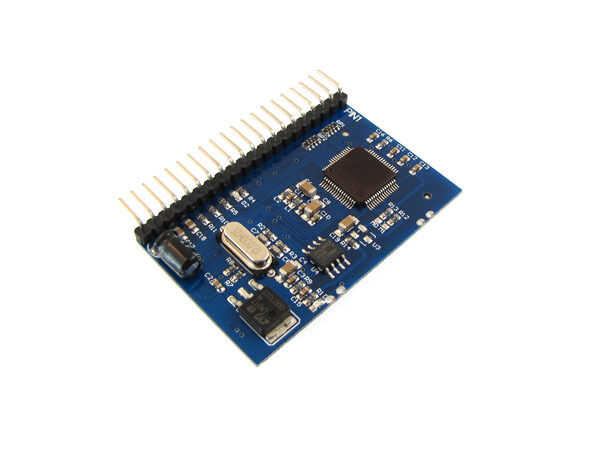

El reproductor de Mp3 de montaje en el PCB!

Busca en la base del reproductor Mp3 cerca de los pernos en un extremo, usted verá que el pin 1 está marcado con un número 1.

Inserte los pernos de header macho Reproductor Mp3 en el encabezado femenino marcado H10 con Pin1 al final marcado 1 en la serigrafía del PCB.

Como medida de PRECAUCIÓN:

No quitar o insertar el reproductor de Mp3 mientras se aplica energía al PCB!!!!!!

No extraiga ni Inserte la tarjeta SD mientras se enciende el módulo Mp3!!!

Los interruptores de Mp3!

Se necesita 6 interruptores de botón para el control de Mp3

Son de tipo táctil momentánea a través del tipo de tablero con tapas de botón

Consulte la lista de materiales para las especificaciones.

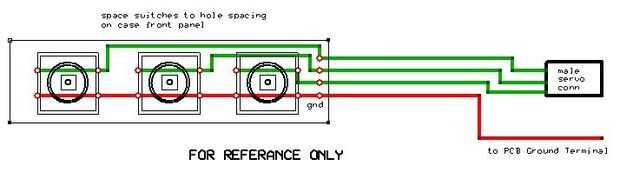

Montara mina pedazos de Perf. tablero (Perf. Está disponible en Radio Shack!) espaciadas para que coincida con los orificios en el panel frontal de la caja.

Un lado de cada interruptor está conectado con el conector apropiado en el encabezado macho PCB H1, mientras que el otro pasa al Terminal de tierra Terminal de conexión de potencia PCB.

Ver la imagen de montaje Interruptor de arriba.

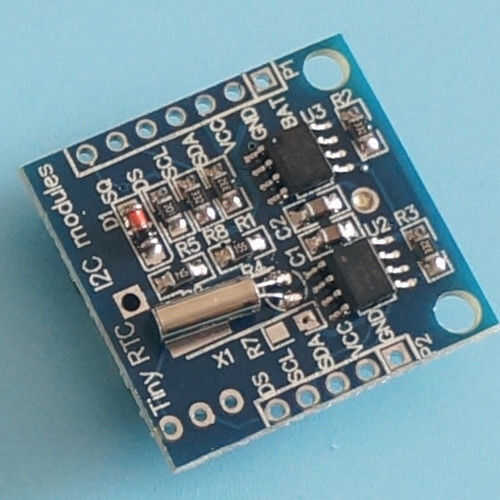

El módulo de reloj RTC!

El módulo de reloj. RTC = reloj de tiempo Real

Usted tendrá que soldar pernos macho encabezado en la parte inferior

de su módulo. (Batería de respaldo está en la parte superior). Inserte la batería en el módulo y

Luego inserte el módulo en los encabezados de las H7 y H9.

El módulo de reloj está disponible en EBay o consulte la lista de materiales para obtener más información.

Usted tendrá que programar.

Visita www.picaxe.com y ve al foro, se puede buscar el procedimiento al programa

el módulo de reloj.

El módulo de reloj necesita tener energía todo el tiempo una vez que este programado.

La batería debe mantenerla durante unos tres años.

Si usted necesita para substituirlo y no desea reprogramarlo.

Aplique corriente a la placa, extraiga la batería de disco de copia de seguridad de la RTC y luego cambiar la batería antes de quitar el poder de la PCB.

(Manteniendo así la energía al reloj en todo momento!! :)

Programación de Picaxe 20 x 2.

La forma regular programar un chip Picaxe es a través de un conector estéreo.

Estos toman un poco de espacio en un tablero de PC y según donde los compres, ellos pueden ser bastante caros.

En casi todos mis proyectos Picaxe, opto para utilizar un encabezado de macho de tres clavijas en su lugar.

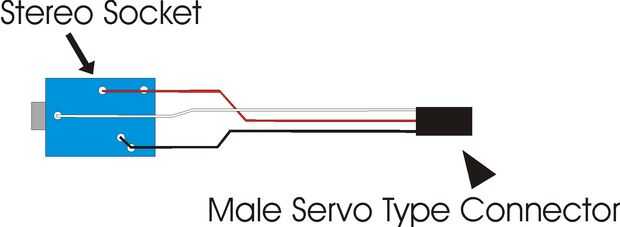

He hecho un adaptador (que se muestra en las fotos de arriba) que permite utilizar el cable de programación AXE027 y mi jefe del 3 pin.

Enchufe su Cable AXE027 en uno de los puertos USB en su computadora.

Con el Editor de programación de Picaxe (disponible en www.picaxe.com) encontrar el cable puerto com.

Luego conecte el extremo de conector de teléfono del cable en mi "adaptador".

Conecte el otro extremo del "Adaptador", (lo tres servo conector) en el encabezado de 3 pines en la placa marcado H3.

Aplique corriente a la placa de la PC. (el chip Picaxe debe ser alimentado al programa)

Cargar el código de Picaxe en el editor y haga clic en el botón "Programa".

Debe programar el Picaxe Chip.

Si obtienes un error que dice algo como "No se encuentra el Picaxe Chip" probar la conexión en la cabecera de 3 polos de inversión y haga clic en el botón "Programa" otra vez.

Para obtener más información sobre programar el Picaxe, visite: www.picaxe.com

El interruptor de cambio.

Este interruptor es un interruptor de palanca de montaje marco.

Estos también están disponibles en Radio Shack!

Sólo necesita tener 2 pines aunque uno con más contactos se puede utilizar, si se utiliza un interruptor con contactos más, sólo asegúrese de está conectado como una posición en el otro apagado. sólo dos cables.

Conecte un cable con el conector marcado "Cambio" en la serigrafía de cabecera H10.

El otro cable debe conectarse al Terminal de tierra de la Terminal de potencia PCB.

Girar el interruptor de una manera y las exhibiciones del LCD la hora y fecha actuales, darle la vuelta al revés y la pantalla mostrará la cuenta atrás para Navidad!!
