Paso 13: La caja y el árbol!
El caso!
1. descargar el PDF ZIP o el DXF Zip de los archivos de dibujo CAD si no lo has hecho ya.
El material para los paneles inferior y superior es avión de abedul 1/8 de espesor.
Está disponible en varios tamaños de hoja diferente en la mayoría de tiendas de Hobby
o en línea.
Lo dejo a usted para encontrar su proveedor.
Al hacer la compra Asegúrese de tener suficiente para hacer la parte superior, inferior, frente, espalda y ambos lados.
Viene más a menudo en hojas ancha de 12 pulgadas, usted necesitará un pedazo al menos 1/8 x 12 x 36
Como son del mismo material grueso.

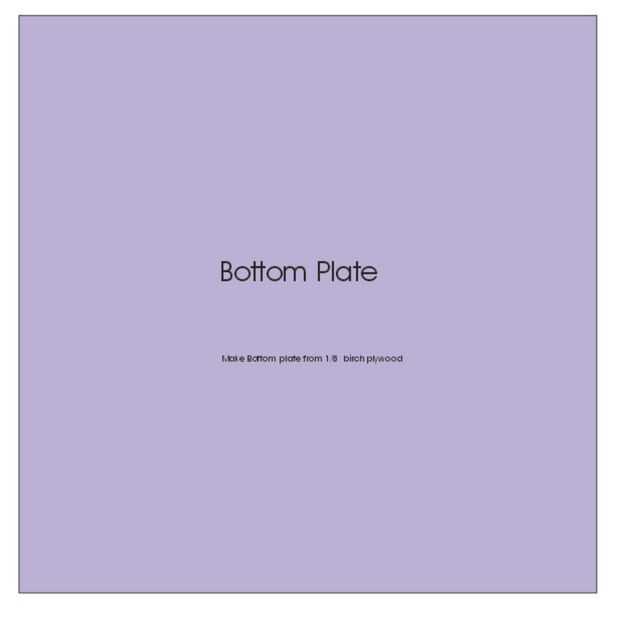

Cortar los dos cuadrados, la parte superior e inferior, son 10 3/8 de pulgada cuadrada.

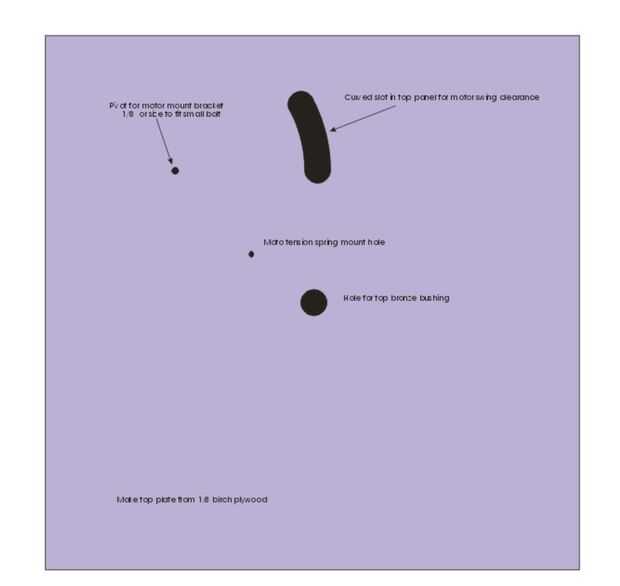

El Panel superior tiene varios agujeros y una ranura curva.
La ranura es permitir que el motor se mueva y alejada del disco de montaje de árbol.
Corté con mi ranurador del CNC de la mina, pero la mayoría de ustedes no tiene acceso a uno de ellos, por lo que puede marcar hacia fuera de la curva para la ranura usando una broca, perforaciones sucesivas dentro de la curva y usando una herramienta de Dermel amuele ni lije los bordes lisos.
Que tenga que hacer algún ajuste a él después de instalar el motor y su montaje de pivote para mover hacia adelante y hacia atrás libremente.
