Paso 17: El cojinete de rotación de árbol
El cojinete de rotación del árbol.

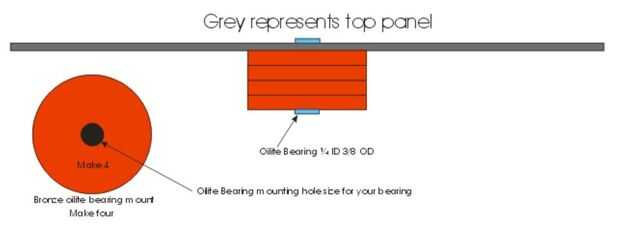

En el dibujo, verás 4 discos con agujeros en el centro, estos conforman los soportes de cojinete para el árbol de la rotación en.
Sugiero que usar cola lento para esto como alineación puede tomar unos minutos para llevar a cabo.
Localice los dos 1/4 pulg. Bujes de bronce de la identificación.
Antes de cualquier pega, asegúrese de que encajan perfectamente en los orificios a través del centro de los discos.
Ahora, aplique el pegamento a todos los 4 discos para que puedan ser apilados juntos, como se muestra en el dibujo.
Una vez apilado Pulse uno de los bujes de bronce en la parte superior y uno en la parte inferior de la pila.
Esto debe estar alineado todos los discos entre sí.
En este punto es una buena idea insertar un perno de 1/4 de diámetro a través de los casquillos para asegurarse de que estén alineados entre sí y que el eje rote libremente en!
Hacer ajustes ahora conseguir el tornillo para girar libremente, después el pegamento no podrás cambiar nada!
Cuando el pegamento ha fijado, quitar uno de los bujes de la pila.
Inserte el buje eliminado a través de la parte superior del agujero del centro del Panel superior.
Luego aplicar pegamento al lado de la pila de rodamiento que acaba de quitar el rodamiento
de y presione sobre la parte saliente del buje que viene a
la parte superior y en contra de la parte inferior del Panel superior como se muestra arriba.
