Paso 18: El árbol de la rotación del árbol
El eje de rotación del árbol.
Se necesita:
1 pedazo de 1/4 pulgada material del eje de latón de OD, dos 1/4 en collares de eje de identificación,
Un 1/4 Arandela guardabarros y 1-1/4 x 1 pulgadas perno y tuerca.
Retire el tornillo de fijación de uno de los collares del eje y arena o esmerilar la parte exterior de la
collar hasta que haya quitado la capa todos.
Deslice la arandela de defensa sobre el tornillo hasta que quede contra la cabeza del perno.
Deslice el collarín del eje del perno hasta que quede contra la arandela de defensa.
Enroscar la tuerca hasta que quede contra el cuello del eje y apriete.

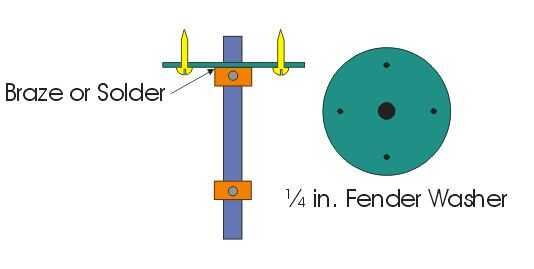

Usted debe ahora suelde o el eje de la soldadura del cuello a la lavadora de fender.
Cuando esté frío, retirar la tuerca y deslice el conjunto de collar/arandela perno.
Perfore 4 orificios a través de la arandela de defensa para tornillos para insertar a través y en el disco de montaje de árbol.
Vuelva a colocar el tornillo de fijación en el collarín del eje que quitó anteriormente.
Inserte el eje en el conjunto de collar y arandela.
Deje que el eje sobresalga encima del collar alrededor de 1/4 pulgada por encima de la lavadora.
Colocar la parte más larga del eje de la parte superior de la placa de la parte superior, a través de ambos bujes.
Verificar que el conjunto de collar/lavadora girará libremente en los cojinetes.
Lijar o pulir el eje si es necesario para que gire libremente.
