Paso 19: El Motor
El Motor y su montaje.

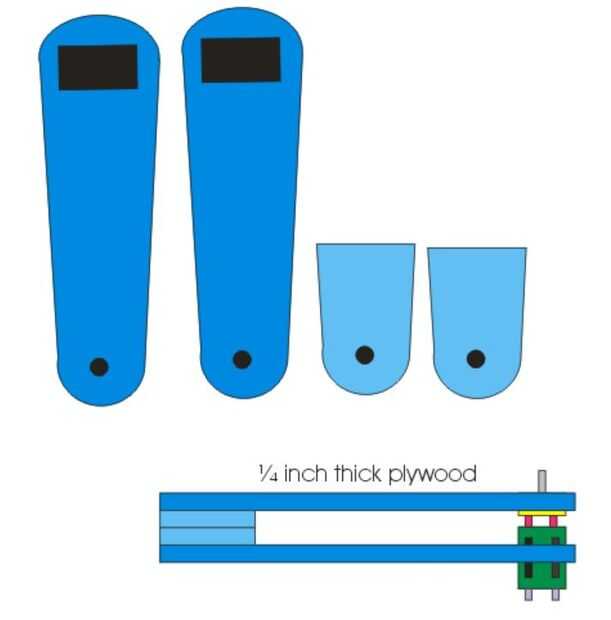

De 1/4 de pulgada de madera contrachapada gruesa, hacer las 4 piezas que son de montaje del motor.
Las dimensiones indicadas para los agujeros rectangulares en el montaje del motor son para el motor que utiliza.
Suya puede ser diferente, que tal vez necesite ajustar el tamaño del agujero, montar como se muestra en el dibujo y luego presione el ensamblaje del motor.
Puede desea CA o el motor en lugar de epoxy como podría trabajar su forma de montaje del motor cuando se ejecuta contra el disco de árbol.
Tenga cuidado de no tener pegamento en la sección de engranajes del motor trabará para arriba!!!!!!

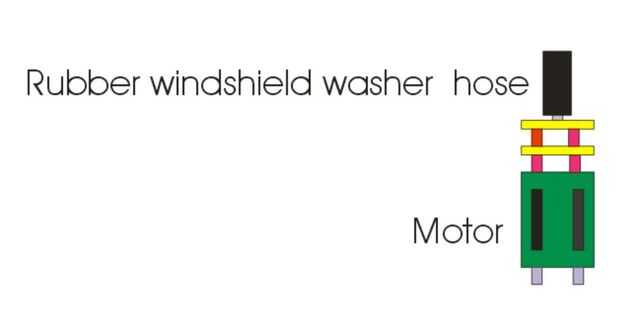

Pulse un pedazo de manguera de goma parabrisas arandela en el eje del motor.
Sólo necesitas una pieza de 1/2 largo.
Esto debe estar disponible desde la tienda local.
A través de la fricción es lo que convierte el disco de montaje de árbol.

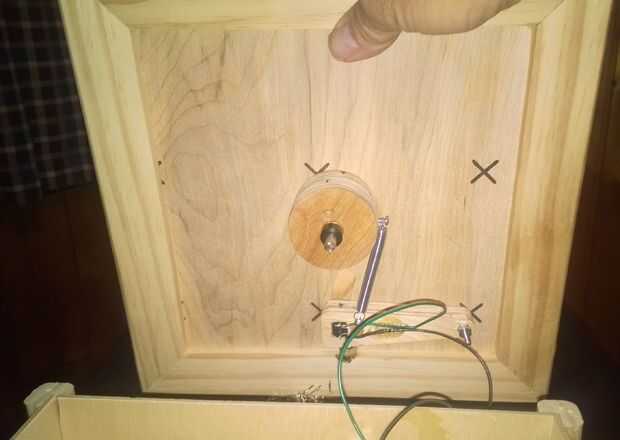

Instale el montaje del motor en la parte inferior de la tapa con un tornillo 6-32, arandela plana
y una tuerca autoblocante.

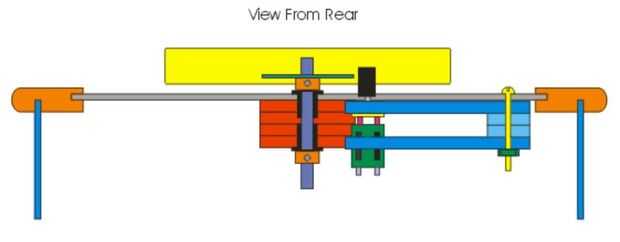

Instale el resorte desde el montaje del Motor en el orificio del perno/tornillo como se muestra en el dibujo del CAD.
Esto mantiene el motor en tensión contra el montaje del árbol, causando que gire con la rotación del motor.
Asegúrese de que el motor con el tubo de goma en su eje se mueve libremente a través de la curva de la ranura en la parte superior.
Si es necesario, lije la ranura para hacer tan.
