Cuenta regresiva MUSICAL mágica Navidad máquina (2 / 21 paso)

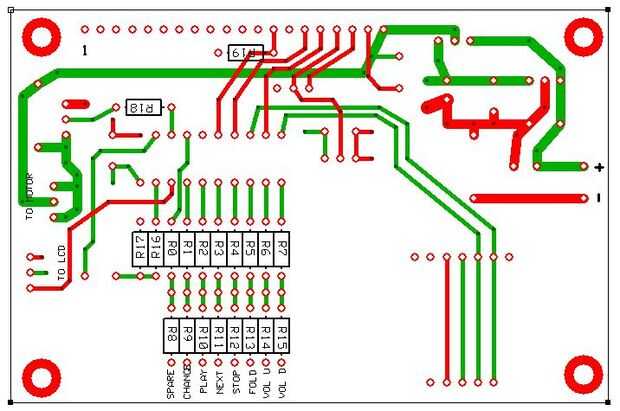

Paso 2: El montaje del PWB

Construcción:

En primer lugar, descargar todos los archivos de:

www.flightlinecontrols.com

Los que tenemos derecho ahora son:

El diagrama esquemático, PCB (circuito impreso), BOM (lista de materiales) y por supuesto estas instrucciones.

1. Reúna todo lo que aparece en la lista de materiales,

2. construir el PCB en primer lugar, no sirve hacer la caja si no te la electrónica para trabajar!!

Primero instalar las resistencias.

Se refieren a la LDM por número de parte como R1, R2 etc..

No tienen ninguna polaridad por lo que se les pueden soldar en cualquier dirección.

Sólo asegúrese de que los valores coinciden con la lista de materiales y colocación en el PCB!

Como: R0 a R7 son 1K, (para su información, que es de 1000 ohmios)
