Paso 1: Teoría y diseño

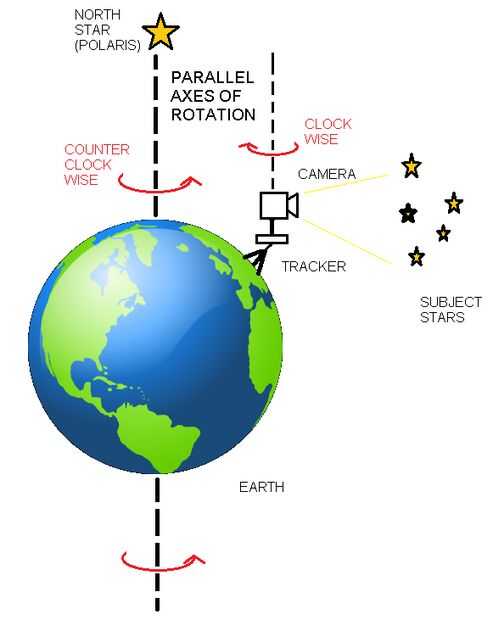

La idea es simplemente gira la cámara a la misma velocidad que la tierra gira, pero en la dirección opuesta. Sin embargo, este eje de rotación debe estar alineado con el mismo eje de rotación de la tierra para el efecto se realice.

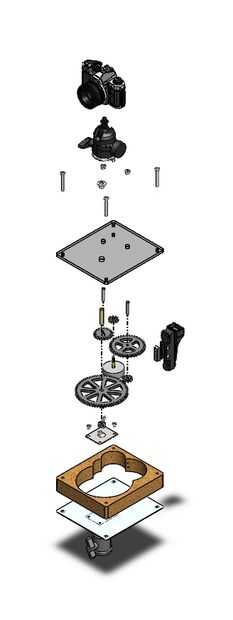

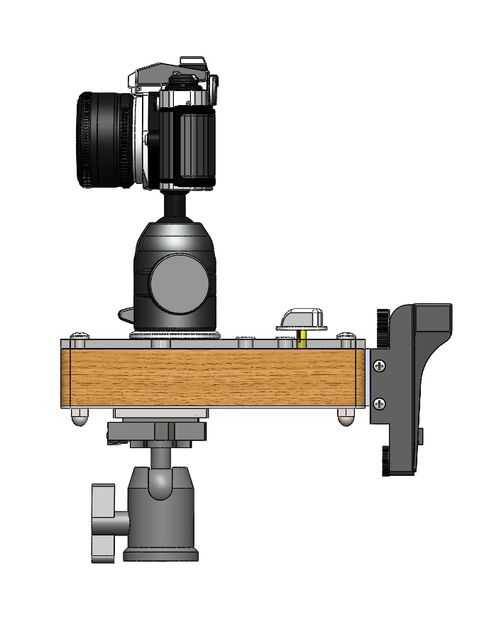

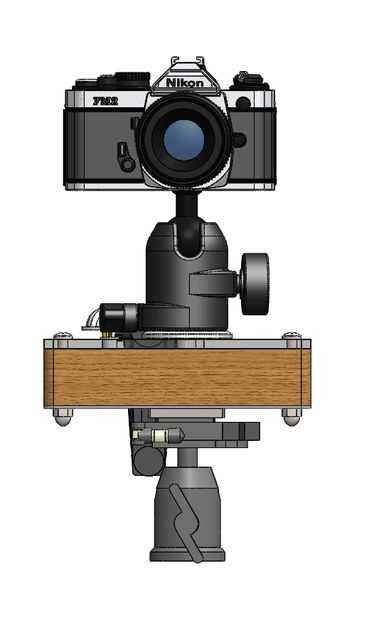

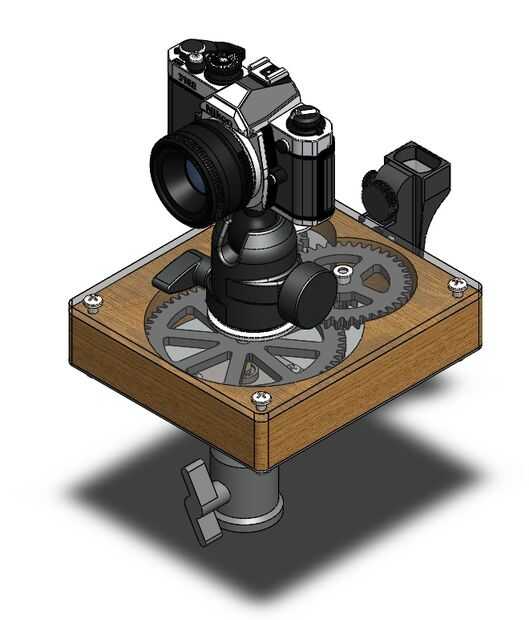

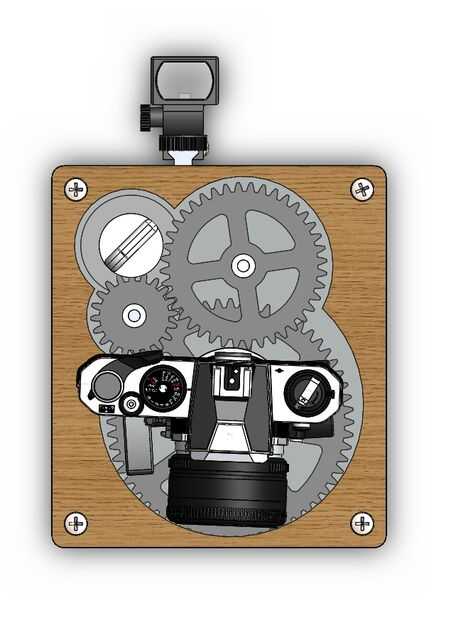

El diseño es bastante simple. El temporizador tiene un engranaje conectado al eje y se conecta a un tren de engranajes de 24:1, con el eje del engranaje final se conecta a un trípode rótula. La cámara y luego se conecta y puede ser dirigida en cualquier dirección (la dirección que fotografiar es independiente del eje de rotación). Un visor de punto rojo se utiliza para alinear con la estrella del norte hacia fuera en el campo. Para establecer el sistema RDS, un láser se une al eje del engranaje final y los dos están dirigidos a una pared y es ajustar la mira hasta que se superponga el punto láser.
Había diseñado y construido este saber qué tipo de herramientas he tenido acceso, por lo que confiar en algunas máquinas bastante avanzadas, tales como láser de corte, molino y torno. Sin embargo, creo que no tener estas herramientas avanzadas le impedirá cumplir este trabajo. Con un poco ingenio, todo se logra con herramientas comunes y herramientas de mano simple.
El DWG conectado puede utilizarse para láser cortar los engranajes, si lo desea.
El modelo de Nikon que utilicé es por Joel Anderson
https://grabcad.com/library/Nikon-FM2-Slash-n-film...
La rótula es Bob Jenney
https://grabcad.com/library/Manfrotto-488rc2-Ball-...
Ya no se puede encontrar el modelo inferior de cabeza de trípode. El resto fue hecho por mi.
