Cuerpo 3D para los pequeños no tripulados vehículo terrestre (5 / 11 paso)

Paso 5: El circuito de 8 x 2 LCD

La pantalla LCD muestra información de una manera practica y económica, algunos de ellos cuestan alrededor de $ 4,00 en tiendas online. La mayoría de módulos LCD se basa en el controlador HD44780 muy popular.

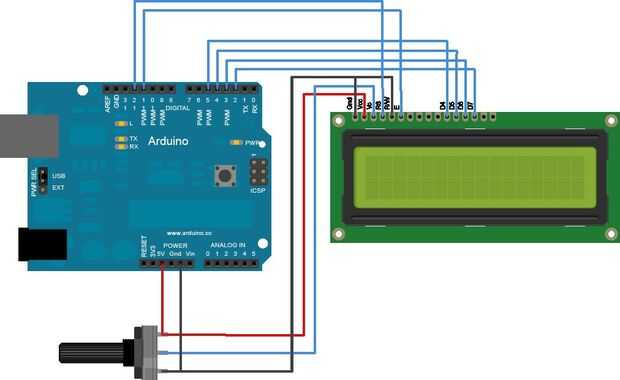

LCD Pin Conectar a

1 pasador de nRover/Arduino GND (VSS)

Pin de nRover/Arduino 5v + 2 (VDD)

3 (contraste) resistencia o potenciómetro a tierra nRover/Arduino espiga

Perno de nRover/Arduino RS 4 12

5 R/W nRover/Arduino pin 11

6 activar pin nRover/Arduino 10

7 ninguna conexión

8 sin conexión

9 sin conexión

10 ninguna conexión

11 (datos 4) nRover/Arduino pin 5

12 (datos 5) nRover/Arduino pin 4

13 (6 datos) nRover/Arduino pin 3

14 (datos 7) nRover/Arduino pin 2

Instructivo cómo utilizar una pantalla de LCD - Arduino Tutorial
