Paso 9: Cableado el Joule Thief circuito en un protoboard

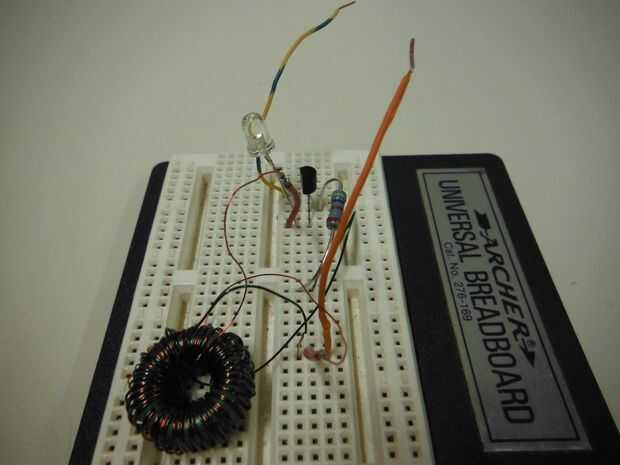

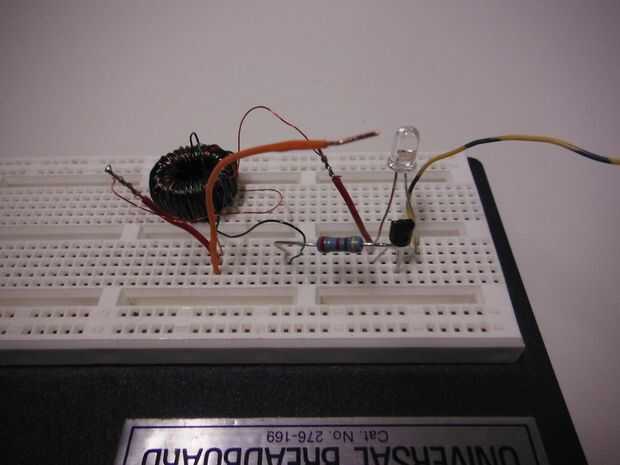

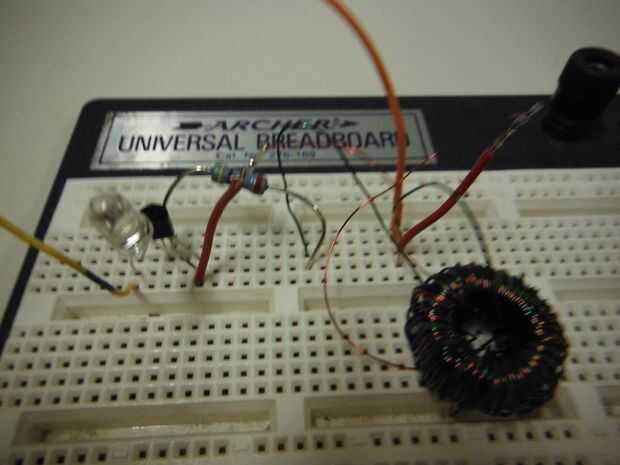

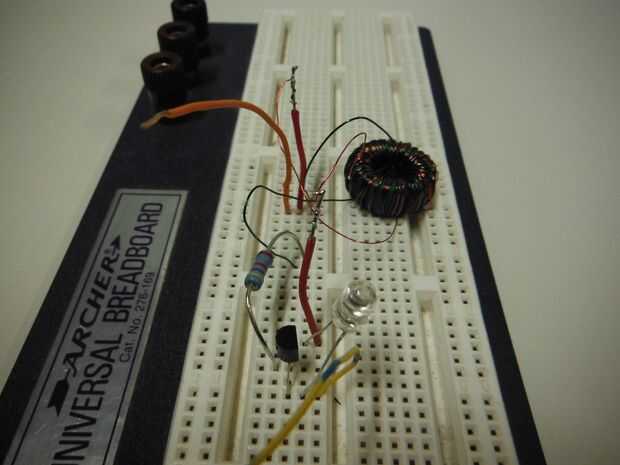

En este paso, nos va cableado circuito joule thief, o el circuito que intensifica la tensión de los peltiers para encender el LED. En primer lugar, poner el transistor en algún sitio en el protoboard con el lado plano hacia usted. Tenga mucho cuidado con él, como las piernas se pueden romper muy fácilmente. Enchufe un lado de la resistencia en el cable medio del transistor. Enchufe el otro lado en cerca de diez columnas sobre. Tome su LED y determinar qué lado es positivo y qué lado es negativo. El lado negativo es generalmente más corto. Poner en las patas del transistor de la izquierda y derecha con el lado negativo a la izquierda del transistor. Tome su toroide y separe los cables. Uno de los cables rojos en la delantera derecha del transistor y el otro cable verde que estaba enrollado con enchufe y enchufe en la parte derecha de la resistencia. Tomar el cable rojo restantes y conecte en unas columnas de abajo a la derecha de la resistencia y el último hilo verde derecha por debajo de ella.
Para probar el circuito, tomar dos cables de repuesto puente y conecte uno en la izquierda (negativa) de la resistencia y el otro en los cables rojo y verdes que son unas columnas abajo de la resistencia. Fije el cable enchufado en el LED al lado negativo de una batería de 1,5 voltios (no lo suficiente para poder a 2 voltios LED) y el otro cable de puente para el lado positivo de la batería. El LED deberá encenderse.
