Paso 2: Herramientas y materiales utilizados
Software de diseño usado
- Autodesk Inventor - utilizado para diseñar el modelo 3D de la guitarra, basado en planos impresos
- 123D make (¡ Gratis!) -modelo 3D convierte en molde de cartulina (u otro)
- Adobe Illustrator - solía láser corta los archivos de molde generados a partir de Make 123D
Herramientas que se utilizan

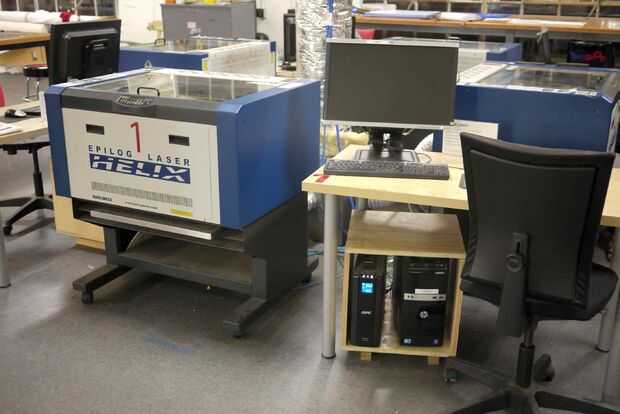

- Láser de epilog 60 watt - usada para cortar las piezas del molde de cartón
- Tornillo de banco - usado para sostener el molde guitarra constante durante el diseño
- Cepillos y recipientes desechables - epoxy infundirán cualquier cosa que toque. Creo que hay disolventes para la limpieza de herramientas, pero para los principiantes o para proyectos puntuales es mejor conseguir herramientas de tienda de dólar barato aplicar el epoxi.
- Guantes - usaba guantes de látex desechables para mis dedos de repuesto
- Mascarilla antipolvo o respiratoria - epoxy y fibra de carbono que algunos polvos desagradables. Use una máscara antipolvo o un respirador al cortar o lijar.
- Tijeras desechables - utilizado para cortar la "mojada" de fibra de carbono y de fibra de vidrio durante el laminado
- Sierra para metales - utilizado para cortar partes pequeñas de la fibra del carbón seca y endurecida

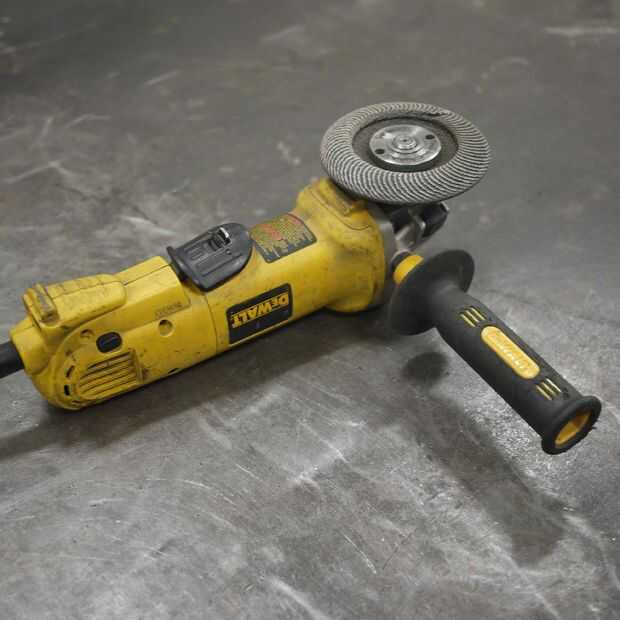

- Rueda de corte o dremel - utilizado para cortar pedazos más grandes de la fibra del carbón seca y endurecida
- Bloque de lijado - utilizada para mantener el nivel del papel de lija en áreas planas
- Trapo o pulir - utilizado para el pulido final del cuerpo después de lijar
Materiales utilizados

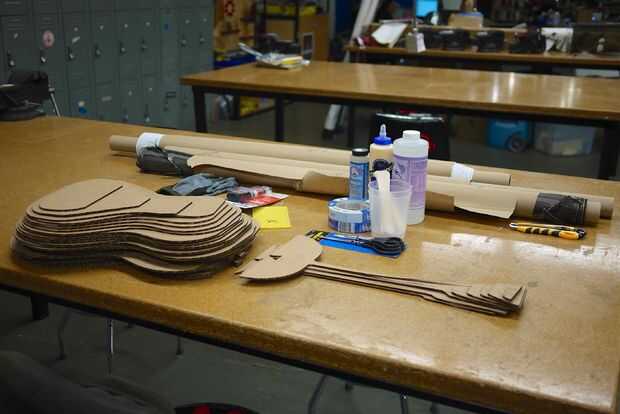

- Cartón - utilizado para hacer el molde positivo para el cuerpo de la guitarra

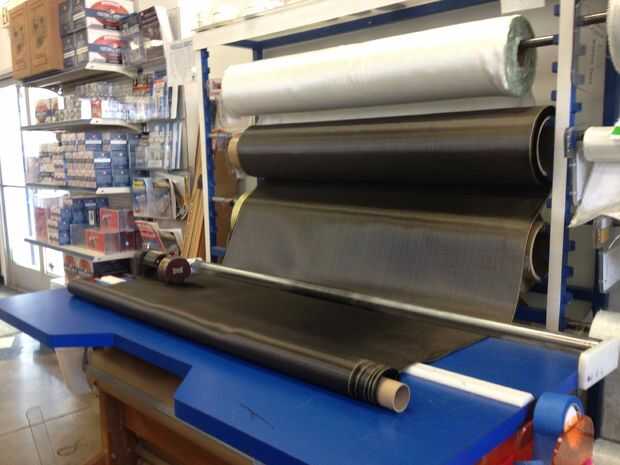

- Fibra de carbono - utiliza armadura llana, porque era barato y disponible localmente a un precio decente, pero hay otros estilos de fibra de carbono que podría ser mejor
- S-vidrio - no es necesario, pero es un mucho más barato relleno entre capas de fibra de carbono
- Coremat espuma - una altamente absorbente hoja de espuma, cortado en tiras para reforzar el interior los bordes y el cuello de la guitarra.
- Epoxy - grifo plástico grado marino premium 314 resina y endurecedor 109. Abierto largo tiempo, bajo olor, pocas burbujas.
- Pigmento negro - diseñado para coloración de resinas plásticas, compró grifo plástico
- Envoltura de plástico - utilizado como un desmoldante, separar el cartón del epoxi. Pueden encontrar los mejores productos comerciales, pero esto era barato y trabajó bien para moldes de cartón
- Auto masilla "Bondo" - para suavizar curvas muy cerradas en el molde positivo de guitarra
- Cinta de pintor - utilizado para proteger los componentes durante el ensamble y también se utiliza para marcar cortes claramente
- Madera - no forma parte del cuerpo, pero utilizado para levantar y montar el molde para la guitarra durante el diseño
- Papel de lija impermeable - 180, 220, 320 400, grano 600 y 1000. También se utiliza papel de lija seca grano 80 con moderación
- Compuesto pulidor cera tortuga auto - utilizado para pulir el cuerpo después de lijar
Costos de materiales
Es difícil para mí llegar a un precio exacto, ya que había terminado este proyecto en el transcurso de dos meses y compró materiales según sea necesario - también, algunas de las herramientas y materiales fueron proporcionados por Techshop específicamente para el taller. Aquí le damos los costos que puedo averiguar:
- Fibra de carbono (2 yardas): $90
- S cristal (1 yarda): $17
- Coremat (1/2 yarda): $5
- 314 resina de epoxy de grado marino, 1 cuarto de galón de toque: $26
- Pulse 109 endurecedor de epoxy de grado marino, 8oz: $16
- epoxy de 5 minutos (2 tubos): $6
- Papel de lija, diferentes granos: ~ $10-15
- Material descartable: guantes, tijeras, cepillos: ~ $10-20
- Total de materiales para el cuerpo: ~ $180-$200
Notas sobre materiales
Eran simples trabajar con estos materiales, pero veo margen de mejora. Aquí están algunas posibles alternativas a las descritas anteriormente.
- Tejido de fibra de carbono - usé "tejido" de fibra de carbono, porque estaba disponible localmente a un precio decente. Pero esta es la peor opción para hacer objetos 3D como una guitarra, habría sido mejor elegir "armadura de tela cruzada" o "Arnés de raso" weave, que fluyen mejor en curvas complejas, sin electricidad o plegable.
- Epoxy - estaba muy contento con mi elección de epoxi, pero es una de las opciones más caras. Para ahorrar algo de dinero, uno podría utilizar un epoxy más barato, o incluso utilizar resina de poliéster. Pero ten cuidado que la resina poliester tiene un olor mucho más fuerte que el epoxy - los instructores dijo que cualquier persona utilizando resina de poliéster tendría que usarlo fuera.
- Molde de materiales - el cartón era barato, y es divertido y fácil de ensamblar el molde usando Make 123D - pero a veces era incómodo de trabajar alrededor de los ángulos agudos entre capas - por ejemplo tuve que usar masilla de carrocería para hacer la curva entre cuerpo y cuello flujo suavemente. Algunas alternativas que vienen a la mente son de madera ligera, espuma expandida, arcilla y yeso.
- Para aquellos sin acceso a un cortador del laser o CNC de la máquina, espuma y algunos bosques también tienen la ventaja que puede ser tallados a mano o caliente cortador de alambre en formas precisas mucho más fáciles que el cartón.
- Materiales más durables también sería una mejor opción para aquellos que deseen reutilizar el molde. Mi molde realmente salió muy bien, pero otros moldes fueron dañados o destruidos durante la extracción.
