Paso 2: Información técnica
Circuito

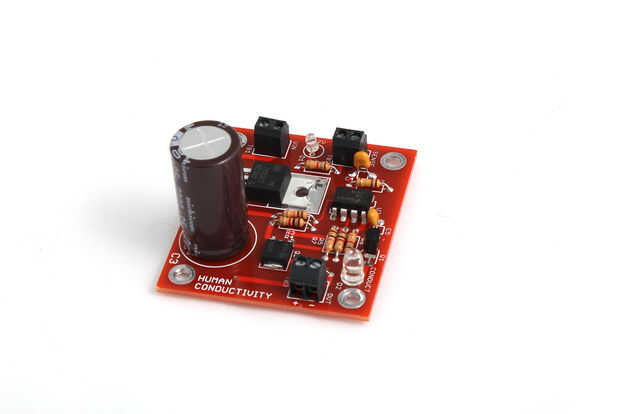

Uno de los electrodos fijos se conecta a los 12V, y el otro electrodo estacionario se conecta a la entrada del amplificador LM386 que actúa como un comparador. Divisor resistivo R3 / R4 crea una tensión de medianeras de aprox. 1 v que existe en la entrada inversora del LM386. Cuando un ser humano pone sus manos a través de los dos electrodos fijos, los 12V se lleva a cabo a través de esa persona que cobra por el capacitor de 1uF, C4. Cuando C4 se carga hasta más de 1V, se activará el LM358 para una salida "alta" que conduce y encender los transistores Q1 (2N2222) y Q2 (MJD122T4). Transistor Q1 (2N2222) se ilumina un LED blanco a bordo mientras el transistor Q2 (MJD122T4) es un transistor de darlington de alta potencia que puede manejar fuentes de iluminación de alta potencia como halógenas e incandescentes, LEDs. En este caso particular, se utiliza una bombilla de LED automotriz BA15S.
La resistencia de 100 k, R2 en la entrada al LM358 proporciona una trayectoria para el condensador, C4, a sangrar hacia abajo cuando el circuito se desconecta en los electrodos, mientras que el condensador de 1uF, C4, está ahí para proporcionar inmunidad de ruido para el comparador. Si C4 no estaba presente, obtendrás viajes falsos. C4 también ofrece un breve retraso entre el momento que se cierra el circuito del electrodo y las luces de a bordo y externas se ilumina.
También es un regulador de voltaje de 12V a bordo (LM7812), U1. Esto convierte el voltaje de entrada 12V. Tenga en cuenta que si se utiliza una fuente de voltaje menos de 14V, el voltaje de la salida del LM7812 será simplemente igual a la tensión en la entrada. Sólo esto garantiza que la tensión de salida a los electrodos nunca supera los 12V. Si está utilizando una fuente de alimentación de 12V, el LM7812 puede ser omitido en conjunto.
Lista de piezas
- (1) resistencia, 2k, 1/4W (R1)
- (1) resistor de 100k, 1/4W (R2)
- (1) resistor de 10k, 1/4W (R3)
- (4) resistencias de 1k, 1/4W (R4, R5, R6, R7),
- (3) condensadores de 0.1uF, 50V (C1, C2, C5)
- (1) condensador de 1uF, 50V (C4)
- (1) condensador, 2200uF 35V (C3)
- (1) diodo, 1N4002 (CR1)
- (1) diodo, 1N4148 (CR2)
- (1) LED, azul, T1 (D1)
(1) LED, blanco, T1-3/4 (D2) - (1) LED, bombilla 1156 BA15S tipo LED automotriz (D3)
- (1) 1156 BA15S Base
- (1) LM358 Amplificador operacional (U2)
- (1) LM7812 Regulador de voltaje, 12V (U1)
- (1) 2N2222A Transistor (Q1)
- (1) MJD122T4 Transistor de alta corriente Darlington, 8A, 100V (Q2)
- (3) bornes, 2 posiciones (TB1, TB2, TB3)
- (2) cajón mandos (de ferretería)
- (1) 12V, 2A fuente de alimentación
- Base de madera (nogal utilizado en este proyecto de ferretería local)
