Paso 2: Botón modificaciones
El botón se modifica para cumplir tres funciones: * primero, para traer a la caja de control una línea cuando se pulse el botón. * En segundo lugar, para hacer una línea desde la caja de control del botón para encender las luces y sonido. * En tercer lugar, proporcionar un relé que permite el sonido ser dado vuelta apagado.
Porque hay 4 cosas que queremos (tierra, presione el botón, activar luces, Activar sonido) y sólo tenemos 3 cables, tenemos que peinar dos funciones utilizando un cable. Logramos esto al aprovechar que la lógica en el botón de su propia gestión de las luces y suena la función. Cuando la línea de "activar" va alto de unos 20ms la lógica botón activa la luz y el sonido. Mediante la conexión de un relé compacto en esta misma línea podemos controlar el sonido de forma independiente.
Aquí están los Estados que gestionamos en la línea de "activar".
-Baja - el botón es apagado. Si anteriormente fue activada, se apaga después de unos 2.5 a 3 segundos.
Pulso alto - conducimos el botón activate para 20ms y bajo otra vez en coche. La lógica del botón se encenderá las luces y el sonido de 2.5 a 3 segundos, pero ya hemos conectado el altavoz a través del relé, el relé permanecerá solo de 20ms. Así, no realmente oímos ningún sonido porque el relé ha desconectado el altavoz del circuito.-
-Alto sólido - conducimos el botón activar alta por 2,5 segundos. El relé mantiene el altavoz conectado al circuito para toda la duración del botón"activación tiempo» y que las luces y oír el sonido.
El botón PDF está por debajo.
Con estas modificaciones podemos programar el Arduino para sarna las luces y sonidos independientemente. Nuestro programa inicial enciende luces y sonidos para el primer ciclo y luego solo enciende las luces una y otra vez hasta que presionó el botón reset o hasta el tiempo de espera caducado.
Es algo así como un ajuste apretado en el botón y elegimos a un conector de teléfono estéreo de 2,5 mm para el conector reducir al mínimo el espacio requerido. Los cuatro cambios principales son:
Cortar el rastro del tablero de pc para separar la señal "pulsa el botón" de la "línea de activación".
Perfore un agujero lo avellanado y montar al enchufe del teléfono.
Monte el relé compacto.
Corte y soldadura de los cables necesarios.
Paso a paso las instrucciones:
1. recoger las piezas
4 x luces y zumbadores de sonidos
4 x conectores telefónicos Submini
4 x relé Reed
Cable de conexión
2. desmontar los botones
Retire las cuatro patas de la parte inferior (un pequeño flathead destornillador puede ayudar.)
Quite los cuatro tornillos
Retire la tapa del compartimiento de batería
Repita para cada botón
3. Perfore un orificio en la base del botón para la toma de submini
Ubicación de posición para el agujero para jack submini
Taladrar previamente un agujero con la Dremel o una herramienta similar
Ampliar cuidadosamente el agujero usando un taladro de 5/32 bit
Controlar ajuste y receso cuidadosamente el agujero desde el interior, por lo que el gato puede ser roscado
No lo monte al gato submini en el agujero
Repita para cada botón
4. Corte el botón tarjeta de circuito impreso donde se hace el interruptor de botón contacto
Poner las pilas (2 AAA) en la unidad y presione el botón confirmarlo trabaja
Retire las baterías
Retire la cinta de plástico cubriendo el rastro (excepto para volver a poner más adelante y tenga cuidado de dejar la mayor parte de la cinta que sostiene el botón en su lugar. Si sólo corta la cinta alrededor de la zona del rastro parece ser más fácil, utiliza una tijeras pequeñas y tweesers para quitar la cinta.

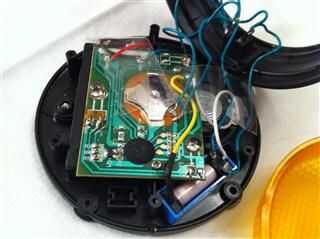

Con un cuchillo del exacto con cuidado corta el rastro de la tarjeta de PC (ver imagen abajo)
Deja suficiente seguimiento en la Junta a soldar un alambre en cada extremo del trazo quebrado.
Después de cortar el rastro, cambie las pilas y presione el botón mientras mantiene un puente de alambre en ambos lados de la traza de corte. Esto confirmará que el botón todavía está trabajando.
Rastro de tablero de PC del botón corta punto
6. conectar y soldar los cables a los componentes
Utilizando el esquema como guía, la soldadura de los cables para conectar los componentes.
7. montar el botón y lo prueba
Podría ser útil montar un conector macho de 2,5 mm con cables individuales para facilitar las pruebas. Utilice el enchufe (o incluso poner un enchufe parcialmente en el gato) y hacer una conexión entre el centro y la punta. Presione el botón y se deben activar las luces y suena como normal. Con el enchufe quitado presionando el botón no debe tener ningún efecto.
Repita para cada botón y han hecho más de la mitad del trabajo!
