Paso 3: Configuración del sistema
Breakout de Arduino

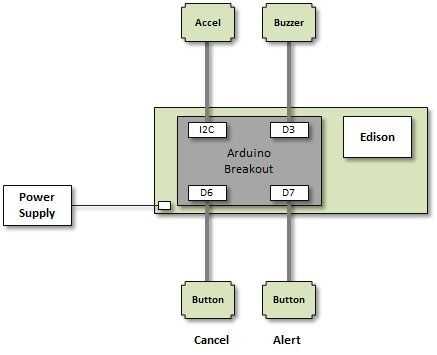

La configuración del sensor para la Edison es relativamente simple, requiriendo sólo tres pines GPIO para el timbre y dos interruptor de botones y un puerto I2C para el acelerómetro. Un pasador capaz de PWM para el timbre y está conectado a la D3 en la placa Arduino de breakout. D6 y D7 sirven para el interruptor de dos botones.
Modificaciones para

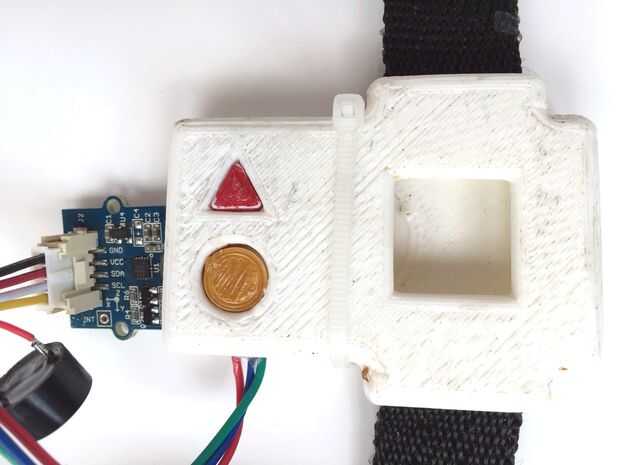

La caja del reloj tenía dos botones táctiles pegados a la placa posterior que se sentó debajo de los botones cancelar (amarillo) y alarma (rojo) en la vivienda. Se trataba de alcancía respaldado en los dos tableros de botón Grove enchufados en el arranque de Arduino con tres cables (VCC, SW1 y SW2).
Idealmente el acelerómetro IC habría montado en la carcasa del mismo pero es un paquete BGA/QFN muy pequeño para que el cable al módulo se extendió en su lugar para que pudiera colocarse cerca de la vivienda.
Del mismo modo el zumbador fue de soldado para el PCB y extendido con plomos de vuelo.
