Cuna de tablet ajustable de motorizada LEGO (1 / 3 paso)

Paso 1: Construye información

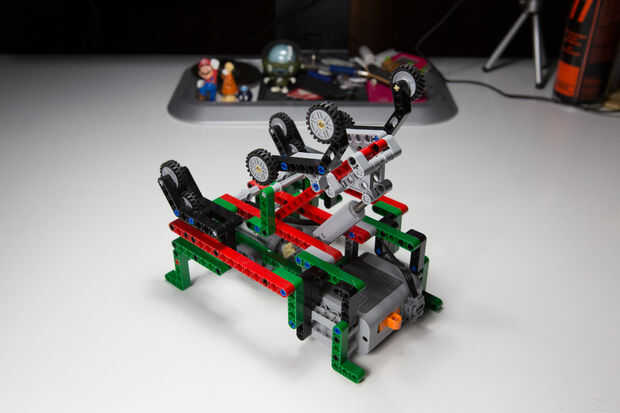

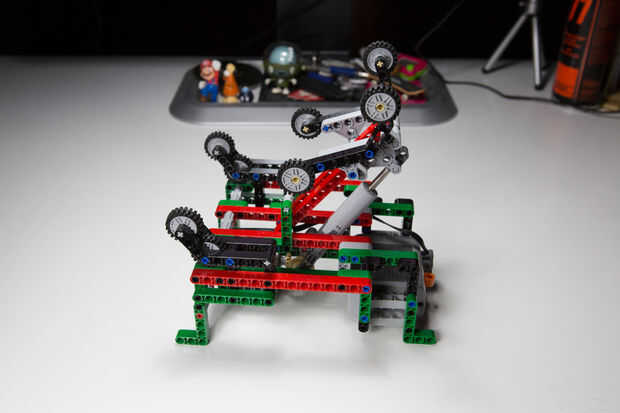

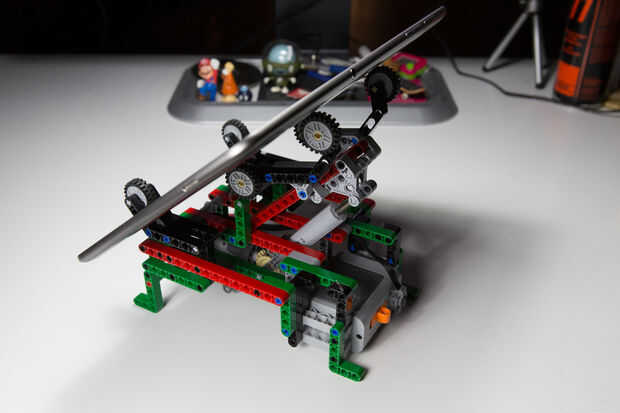

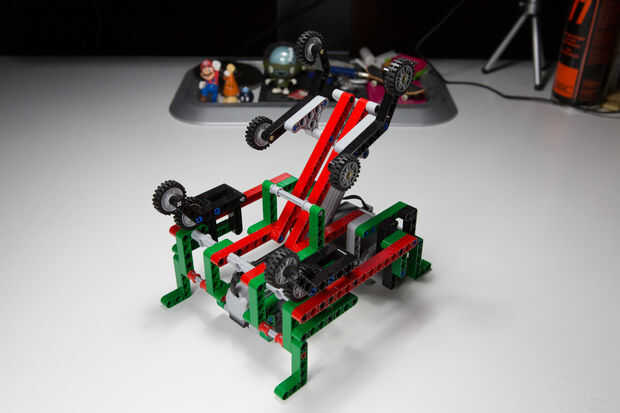

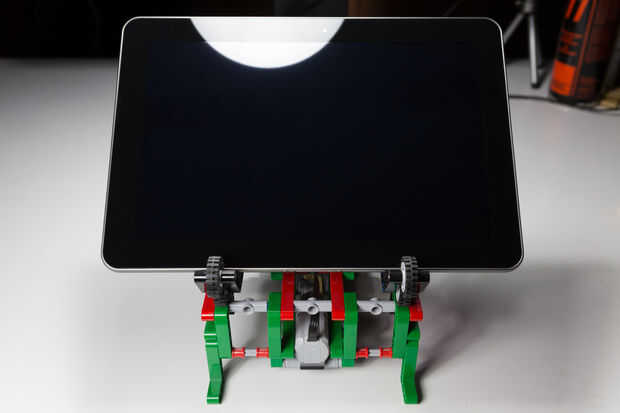

Aquí hay algunas imágenes que le ayudarán a ponerse en marcha. También he creado un modelo 3D usando SR3D para que el modelo puede ser examinado en detalle. Hay dos archivos adjuntos aquí. Uno es el SR3D (.l3b) archivo, puede abrir el otro archivo (.lbr) en un visor como LDView que puede instalarse junto con SR3D con el todo en un instalador proporcionado por la buena gente de LDraw.org.

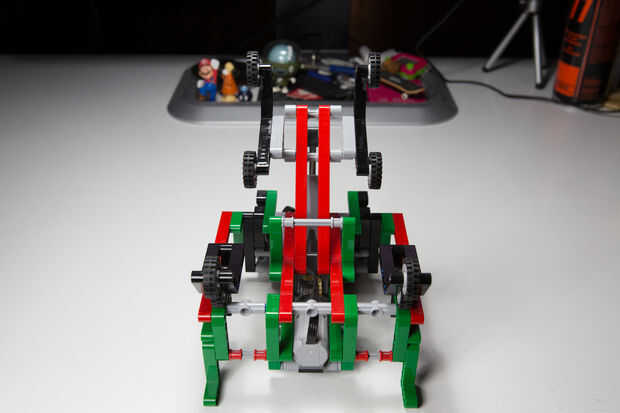

Tenga en cuenta que el modelo 3D difiere del modelo actual respecto a la ayuda extra añadida a las patas delanteras de la cuna que puede ser visto con una nota en la foto frontal en el modelo.

Esta es la lista de piezas generada por SR3D:

3 técnica ángulo conector #2 (180 grados)
20 eje technic Pin con fricción
12 técnica viga 3 x 5 doblado 90
Haz técnica 4 3 x 3 x 0,5 Liftarm doblado 90
2 técnica de la viga 3 x 3.8 x
7 Liftarm doblado doble 45
Haz técnica 6 5 x 3 x 0,5 Liftarm triángulo tipo 2
6 Haz técnica 15
48 Pin technic con fricción
2 la técnica viga 3 x 5 doblado 90
Técnica 16 Perno largo con fricción y ranura
Haz técnica 4 2 Liftarm
3 ejes técnica 5
4 Bush technic suave 1/2 con eje hueco reducido 4 Bush técnica con dos bridas
3 ejes técnica 7
4 Haz técnica 7
2 la viga técnica 13
4 Haz técnica 5
4 Haz técnica 4 x 6 Liftarm doblado 6 técnica eje 3
Llanta 8 8 x 18 con surco profundo centro
8 neumático pequeño
4 técnica viga 3 x 0,5 Liftarm
2 la viga técnica 5
7 técnica arbusto liso de 1/2 con agujero eje semi-de menor
2 placa de 2 x 2 con agujeros
1 energía eléctrica funciones medio Motor nuevo
1 energía eléctrica funciones 4 vías cinta Cable extremo
3 ejes técnica 2 muescas
2 técnica engranaje 12 dientes cónicos
1 potencia técnica funciones actuador pistón
1 técnica engranaje 20 dientes bisel 4 eje Technic Pin
4 técnica viga 2 x 4 Liftarm doblado 90
2 la viga técnica 7
1 energía eléctrica funciones 9V batería caja...
