Paso 5: Montar la electrónica

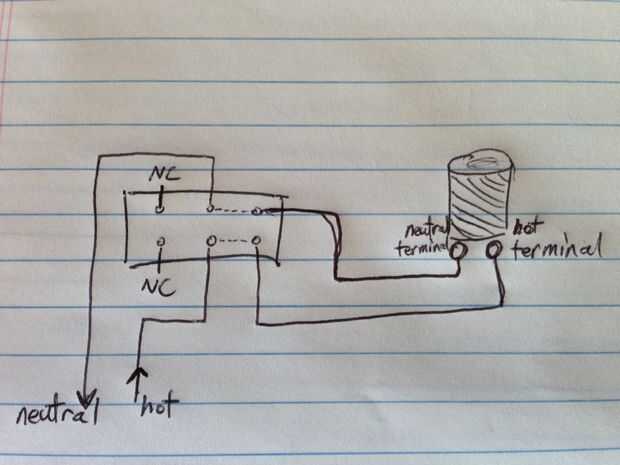

Antes de continuar, quisiera pedir disculpas por mi terrible dibujo, pero espero que se pone la idea en todo.
Ahora, hay algunos puntos importantes a saber para el cableado del circuito. En primer lugar, en la mayoría de los cables eléctricos del camino neutral marcará de alguna manera, generalmente con costillas a lo largo de la longitud de la misma (el camino caliente, por el contrario, será suave). Utilizan para mantener el cableado recto. La imagen en este enlace (http://hostedmedia.reimanpub.com/TFH/Step-By-Step/FH05NOV_WIRSOC_01.JPG) muestra cómo conectar la toma y cómo saber lo que está en el enchufe. Además, el interior de la clavija también tiene terminales de tornillo, mucho como el zócalo. Por último, si utilizas un switch diferente, asegúrese de que comprender cómo sus terminales se conectan internamente; que tenga cable levemente diferentemente.
Debe tener dos cables, un cable más largo para conectar el interruptor al enchufe, un cable más corto para conectar internamente la toma para el interruptor. Uso de los peladores de alambre para quitar el revestimiento de los extremos de los cables. Para el alambre largo, abrir el tapón de tornillo de un extremo a los terminales apropiados, y soldar el otro extremo al interruptor como dibujado en el diagrama (poner antes de soldar al interruptor, por lo que luego puede utilizar un secador para reducir el tamaño del tubo sobre los empalmes de la soldadura de la tubería en este extremo del encogimiento del calor). A continuación, alimente el alambre más corto a través del conjunto de hardware y base de zócalo unido a la pieza superior de la soldadura de un extremo al interruptor como dibujado (con otra vez tubería del encogimiento del calor) y atornillar los otros extremos de la toma (recuerde añadir primero el nudo del suscriptor).
En este punto, puede Enrosque la lámpara en el receptáculo y enchufe en el circuito para asegurarse de que funciona! Si algo es incorrecto, asegúrese de que usted siguió el diagrama ("sabiamente dibujado") conectado, compruebe que el conmutador funciona de la misma como la que he mostrado, y si todo lo demás, hágamelo saben y voy a hacer mi mejor para ayudar a.
