Paso 4: Medir para arriba para la cúpula y la producción de la plantilla
Tenga cuidado de mirar por los pernos o accesorios que impidan un ajuste apretado contra la pared posterior de la campana.
También debe tener en cuenta el espesor de material refractario que se utiliza.
Crear una plantilla de cúpula (papel)
Basado en sus medidas en uso anterior, tomado un ordenador basado en programa de dibujo para ayudar en la creación de la plantilla y asegurar que su escala es 1:1
Dibujar un rectángulo para representar la altura máxima y el ancho del espacio en la barbacoa.
El rectángulo debe tener una línea de centro vertical trazada a través de ella para asistir con la alineación.
El lado recto de la cúpula debe ser dos veces el espesor de material refractario. En mi caso la Baldosa refractaria fue de 40mm de espesor. Así los lados rectos deben ser de 80 mm.
Con una herramienta para dibujar una curva desde la parte superior del interior borde de la pared a la línea central de su rectángulo donde intersecta con la parte superior. Una vez hecho esto, copiar la forma del espejo y alinear en el otro lado.
He incluido un dibujo con dimensiones para ayudar a usted y un documento de formato de metarchivo mejorado para aquellos que no tienen visio de visio.
Si tienes una impresora que puede imprimir sólo la mitad de la plantilla, necesita asegurarse de que incluyen la línea central en ambos grabados por lo que puede alinear a través de esta línea.
Imprimir 2 copias del diseño de la cúpula y corte el exceso de papel tan perfectamente como sea posible.
Alinee las dos impresiones con el eje como guía. Utilice cinta adhesiva para mantenerlos juntos.
Consejo: Si el papel que usas es grueso, y no puede ver el eje de la hoja parte inferior a través de la hoja superior, utilizar laca o quitaesmaltes aceitosos para hacer transparente la lámina superior y alinéelo con la parte inferior uno.
Para crear una madera antigua para la bóveda utilizando la plantilla de papel puede utilizar aplicar la plantilla a usar capas diluida de cola PVA.
Capa de la superficie de la madera antes de aplicar la plantilla de papel. Tendrá que trabajar con rapidez antes de que el pegamento se seca.

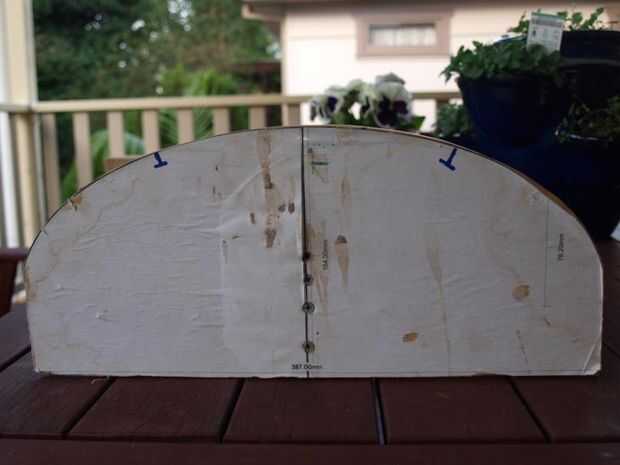

Para hacer dos plantillas idénticas, atornille una segunda pieza de contrachapado a la primera así que usted puede cortar ambas piezas en una sola operación.
Es importante recordar que todos los ajustes a la plantilla de capas se deben a ambos, de lo contrario el ajuste de los materiales refractarios no será limpio.

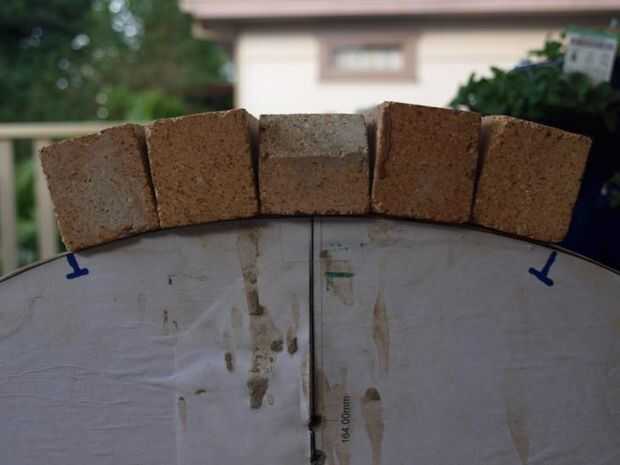

Mi cúpula consisten en 3 secciones principales, el lado izquierdo (5 piezas), el lado derecho (5 piezas) y la cúpula superior (5 piezas)
El taller (80mm) son las dos piezas rectas y se componen de dos tiras de azulejo de 40mm

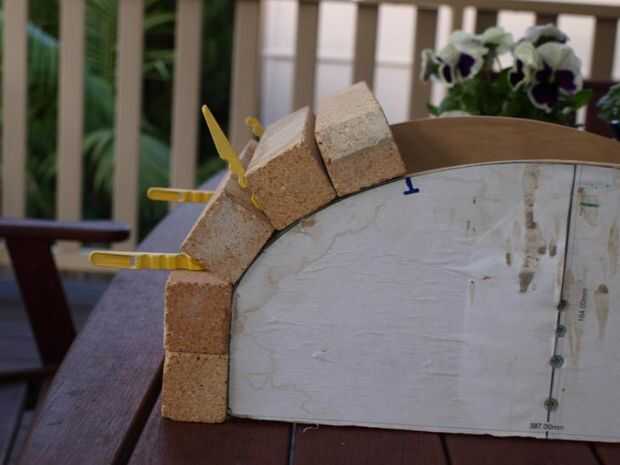

Poner los azulejos (dry fit) en los bordes de la plantilla para ver si encajan correctamente cuando se colocan en la plantilla.
Marca el punto donde el último de los 5 azulejos izquierdos termina en el templo, repetir para las 5 fichas en el lado derecho.
Cuando compled debe tener algo que se ve así.

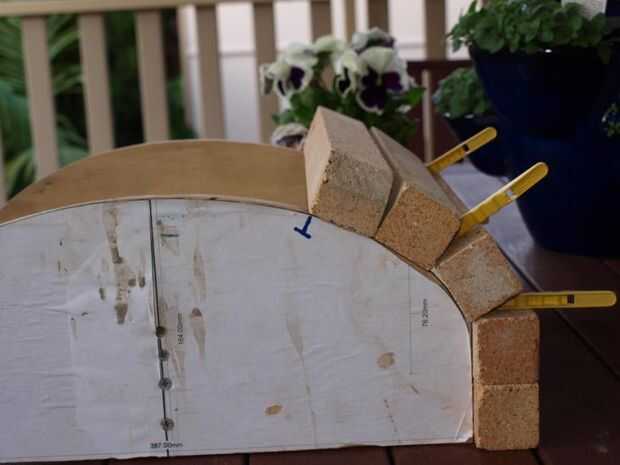

Use espaciadores para construir cada lado con tiras de azulejo hasta que haya rellenado la plantilla entera.

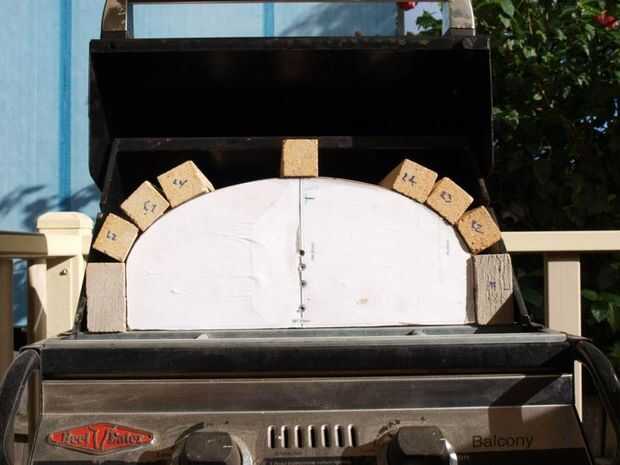

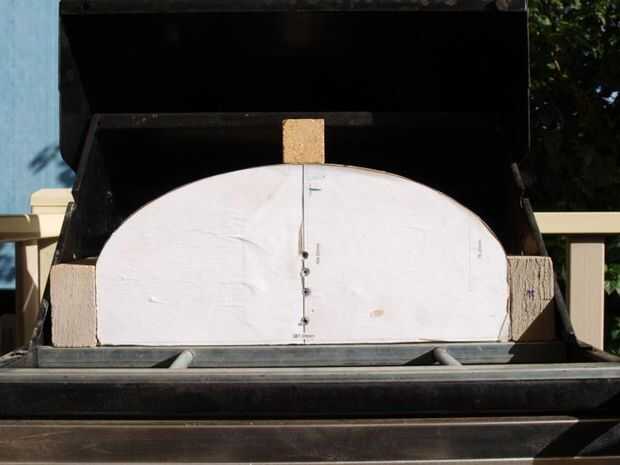

Una vez completado, desmantelar la cúpula y volver a montar en la barbacoa y asegurarse de que la campana puede ser cerrada. Resolver problemas con ajuste de recorte de la plantilla y ajustando la colocación de las baldosas. Una vez que estés feliz con la etiqueta ajuste el extremo de cada teja para que sepa donde va.
