Paso 2: Encender el Arduino101 y el ID Dice

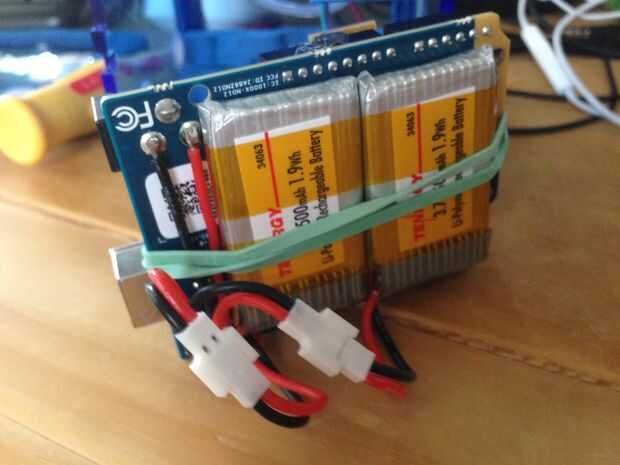

Las 2 pilas caben muy bien bajo el Arduino101. Utilizamos alguna cinta de doble cara y una goma para sujetarlo. Ver detalles en imagen.

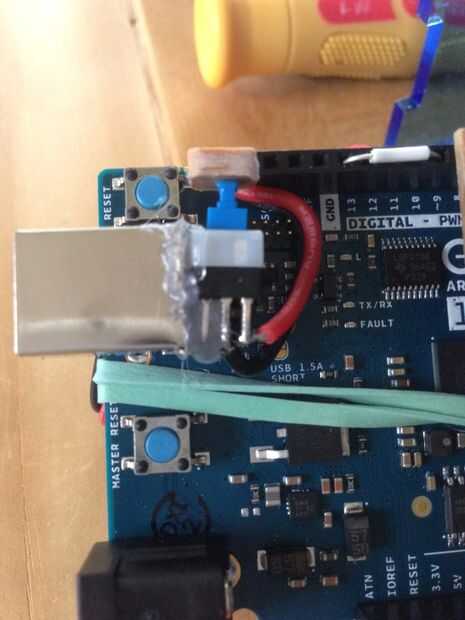

En la parte superior hemos montado el interruptor de encendido. Un agujero es perforado en una cara del dado que permite un destornillador pequeño o un clip para encender y apagar el dado.
Cada troquel debe establecerse a un identificador exclusivo dado. Esto se hace por tierra uno de los pines de I/O digitales como sigue:
- DICE ID = 0 si no hay jumpers en los pines 10, 11 o 12.
- DICE ID = 1 si el puente del GND al pin 12.
- DICE ID = 2 Si el puente del GND al pin 11.
- DICE ID = 3 si el puente del GND al pin 10.
