Paso 2: El circuito explicado
El circuito es bastante simple, realmente. Un verdadero interruptor DPDT (doble polo, doble tiro), no doble polo centro de encendido/apagado, no es realmente un interruptor on/off. Como la palabra interruptor implica que conmuta entre dos circuitos diferentes con dos conductores. Esto significa uno de los dos circuitos es siempre, mientras el otro está apagado.
Piense en ello como un cruce de ferrocarril: dos rieles corren a lo largo y vienen a una rama, con dos carriles en dos direcciones. El cruce es el interruptor, conecta los dos rieles originales al conjunto correspondiente en una de las ramas. Al igual que nuestro interruptor de audio será capaz de cambiar entre las salidas o entradas, por lo que puede el enlace ferroviario. Puede dirigir trenes subir la pista sola a un lado o el otro o si hay un tren en cada rama puede seleccionar que se obtiene continuar en la línea.

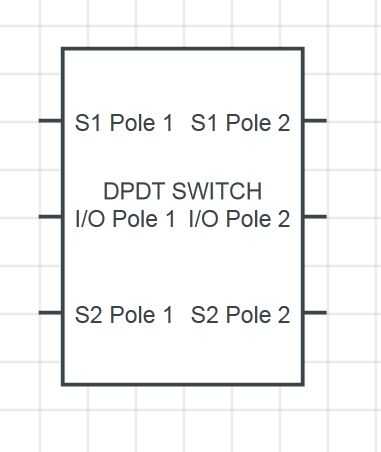

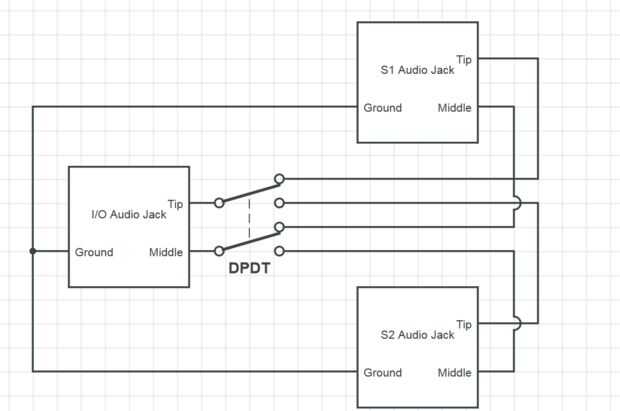

Si eres más confundida ahora eche un vistazo a los esquemas del conmutador y circuito. Los canales de audio izquierdos y derecho son los dos rieles y los motivos son todos atados juntos.
